8 kontaktų relė: laidų pavyzdys, tipai ir naudojimas

Apr28

Naršyti: 641

8 kontaktų relė yra įprastas komponentas, naudojamas elektros grandinėms perjungti ir valdyti.Šiame straipsnyje paaiškinama, kas yra 8 kontaktų relė, kaip ji veikia ir kaip ją prijungti naudojant paprastą sąranką.Jame taip pat palyginami skirtingi relių tipai, įskaitant 8 kontaktų ir 5 kontaktų reles, įkišamąsias ir PCB reles bei AC ir nuolatinės srovės reles, kad būtų lengviau suprasti jų skirtumus.Be to, jis parodo praktinį 8 kontaktų relės panaudojimą realiose programose.

Katalogas

1. Kas yra 8 kontaktų relė

2. Kaip veikia 8 kontaktų relė

3. 8 kontaktų relės laidų pavyzdys

4. 8 kontaktų relė ir 5 kontaktų relė

5. Įskiepis (lizdo tipas) prieš PCB montavimo relę

6. AC relė vs DC relė

7. Praktinis 8 kontaktų relės panaudojimas

8. Išvada

8-Pin Relay

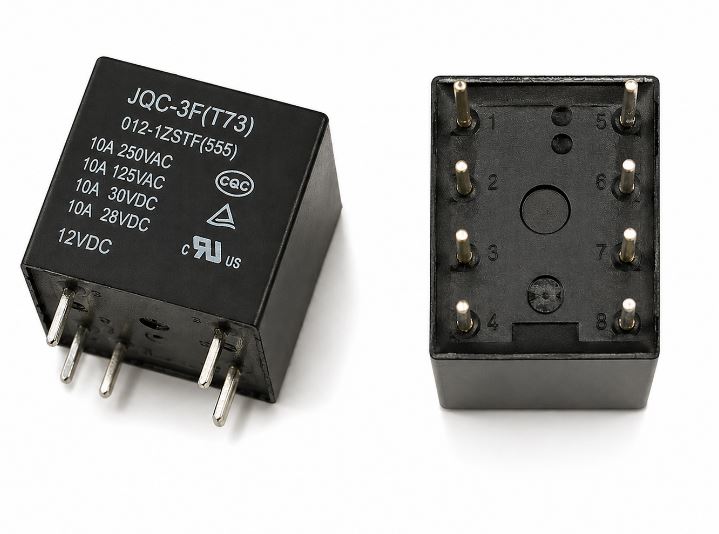

1 pav.: 8 kontaktų relė

Kas yra 8 kontaktų relė?

8 kontaktų relė yra elektrinė relė su aštuoniais jungties kaiščiais, kurie sujungia ją su grandine naudojant standartinį išdėstymą.Paprastai jis turi DPDT (dvigubo poliaus dvigubo metimo) dizainą, o tai reiškia, kad viename įrenginyje yra du perjungimo kontaktų rinkiniai, leidžiantys lankstesnius grandinių jungtis, palyginti su paprastesnėmis relėmis.Fiksuotas kaiščių išdėstymas užtikrina suderinamumą su standartiniais relių lizdais, todėl montavimas yra nuoseklus ir organizuotas.Paprastai tariant, 8 kontaktų relė yra standartizuota ir universali relė, kurią apibūdina aštuoni gnybtai ir kelių kontaktų konfigūracija.

Kaip veikia 8 kontaktų relė

8 kontaktų relė veikia naudodama mažą įtampos signalą, kad pakeistų savo vidinių kontaktų padėtį.Kai į ritę tiekiama galia, ji sukuria magnetinę jėgą, kuri perkelia kontaktus iš vienos padėties į kitą.Taip perjungiamas ryšys tarp normaliai atidarytų (NO) ir normaliai uždarytų (NC) gnybtų.Dėl to relė pakeičia, kuris kelias yra prijungtas, kai ji yra aktyvuota.

8 kontaktų relės laidų pavyzdys

8-Pin Relay Wiring Diagram for Lighting

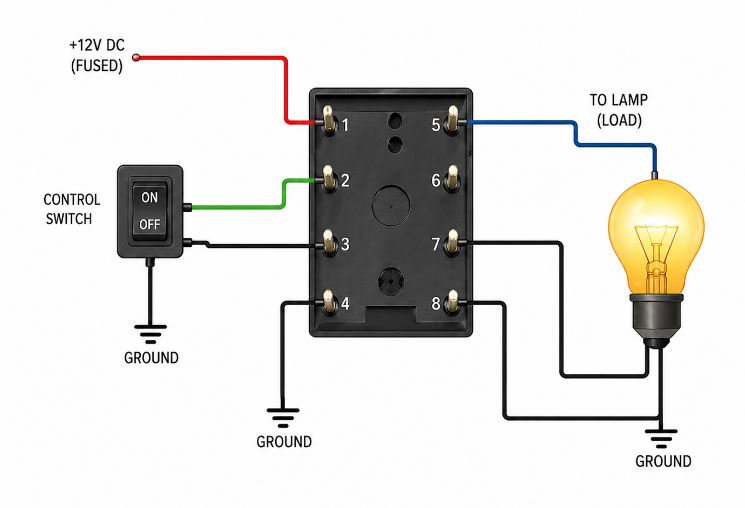

2 pav.: 8 kontaktų relės apšvietimo schema

Tokį elgesį galima pastebėti atliekant praktinę laidų sąranką.8 kontaktų relės laidų pavyzdį galima pamatyti atliekant paprastą sąranką, pavyzdžiui, valdant lempą naudojant 12 V signalą.Ritės kaiščiai yra prijungti prie 12 V šaltinio, o COM gnybtas jungiamas prie maitinimo linijos, o NO gnybtas jungiamas prie lempos.Įjungus relę, kontaktas persijungia ir užbaigia grandinę, įjungdamas lemputę.

8 kontaktų relė prieš 5 kontaktų relę

8-Pin Relay vs 5-Pin Relay

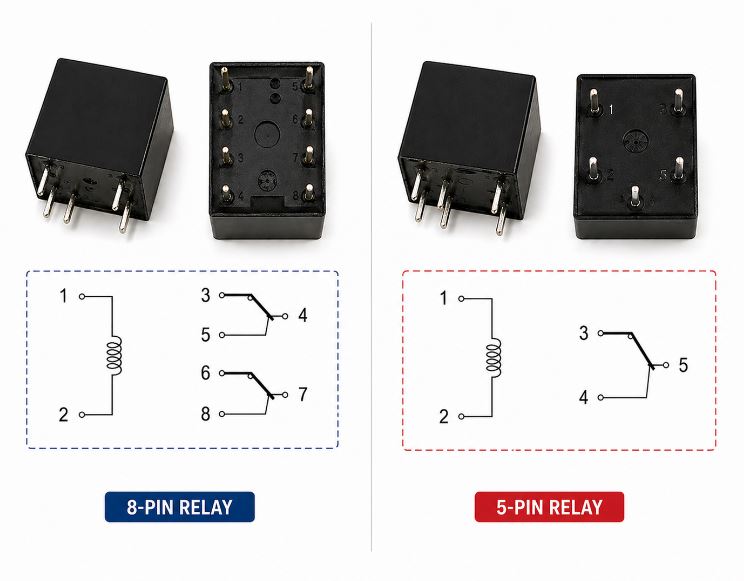

3 pav.: 8 kontaktų relė ir 5 kontaktų relė

Funkcija	8 kontaktų relė	5 kontaktų relė
Kontakto tipas	DPDT (du perjungimo kontaktai)	SPDT (vienas keitimo kontaktas)
Valdomos grandinės	Dvi nepriklausomos grandinės	Viena grandinė
Valdykite lankstumą	Tinka sudėtingam loginiam valdymui	Tinka paprastam ON/OFF valdymui
Laidų sudėtingumas	Reikia daugiau laidų ir planavimo	Lengva prijungti laidą
Tipiškas naudojimas	Valdymo pultai, laikmačio relės, pramoninės sistemos	Automobilių grandinės, pagrindiniai perjungimai

Įskiepis (lizdo tipas) prieš PCB tvirtinimo relę

Funkcija	Kištukinė relė (lizdo tipas)	PCB montavimo relė
Montavimas	Įjungtas į lizdą	Lituota ant PCB
Pakeitimas	Lengva (prijunkite ir paleiskite)	Sunku (reikia išlituoti)
Priežiūra	Greitai ir paprastai	Daugiau laiko
Dydis	Didesnis	Kompaktiškas
Lankstumas	Aukštas (lengva pakeisti)	Ištaisyta įdiegus
Tipiškas naudojimas	Valdymo pultai	Elektroninės plokštės

AC relė vs DC relė

Funkcija	AC relė	DC relė
Ritės tiekimas	Kintamoji srovė (AC)	Nuolatinė srovė (DC)
Ritės elgesys	Vibracijai sumažinti naudojamas šešėlinis žiedas	Stabilus magnetinis laukas
Triukšmas	Gali skleisti dūzgiantį garsą	Tylus veikimas
Stabilumas	Mažiau stabilus dėl kintamosios srovės bangos formos	Stabilesnis
Energijos suvartojimas	Šiek tiek aukščiau	Žemesnis
Tipiškas valdymo šaltinis	Sistemos, maitinamos iš tinklo	Baterijos, PLC, elektronika

Praktinis 8 kontaktų relės naudojimas

• Variklio paleidimo valdymas (PLC į kontaktorių) – 8 kontaktų relė naudojama leisti 24 V PLC išėjimui perjungti 220 V variklio paleidimo ritę, kad būtų galima saugiai valdyti variklius nepavedant PLC aukštai įtampai.

• Variklio perjungimas pirmyn ir atgal – DPDT 8 kontaktų relė gali pakeisti variklio kryptį perjungdama jungtis tarp priekinės ir atbulinės eigos grandinių mažų variklių valdymo sąrankose.

• Vandens siurblio lygio valdymo sistema – Jis naudojamas siurbliui ĮJUNGTI arba IŠJUNGTI pagal plūdinio jungiklio signalus, padedantis automatizuoti bako užpildymą ir išvengti perpildymo.

• Generatoriaus automatinio paleidimo signalo perjungimas – 8 kontaktų relė gali valdyti valdymo signalus, kurie paleidžia arba sustabdo generatorių, kai pasikeičia maitinimo sąlygos.

• ŠVOK kompresoriaus valdymo grandinės – Naudojamas kompresoriaus ar ventiliatoriaus valdymo signalams perjungti oro kondicionavimo sistemose, kad veiktų patikimai.

Išvada

8 kontaktų relę apibūdina jos DPDT konstrukcija, lankstus perjungimas ir standartinis kontaktų išdėstymas.Jo veikimo ir laidų supratimas padeda užtikrinti tinkamą ir patikimą naudojimą.Palyginimai išryškina esminius skirtumus tarp relių tipų, todėl lengviau pasirinkti tinkamą variantą pagal konkrečius poreikius.
