Padalintos fazės indukcinis variklis: kaip jis veikia, laidai ir naudojimas

Padalytos fazės indukcinis variklis yra plačiai naudojamas vienfazis variklis, žinomas dėl savo paprastos konstrukcijos ir patikimo veikimo kasdienėse elektros sistemose.Šiame straipsnyje paaiškinama, kas yra padalytos fazės variklis, kaip jis veikia ir kaip sukonfigūruoti jo laidai bei jungtys, kad jos veiktų tinkamai.Jame taip pat lyginami padalytų fazių varikliai su varikliais su kondensatoriais, pabrėžiami pagrindiniai veikimo skirtumai ir sprendžiamos dažnos problemos, pvz., variklio dūzgimas, bet neužsivedimas.

Katalogas

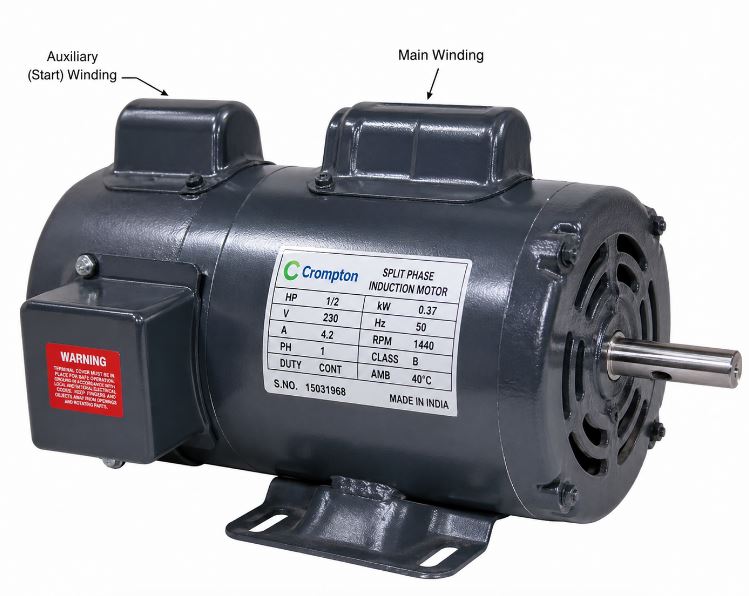

1 pav. Padalytos fazės indukcinis variklis

Kas yra padalijimo fazių indukcinis variklis?

Padalintos fazės asinchroninis variklis yra vienos fazės indukcinio variklio tipas, kuriame naudojamos dvi statoriaus apvijos, kad būtų galima paleisti ir veikti.Jis veikia vienfaziu maitinimo šaltiniu, todėl tai yra vienas iš labiausiai paplitusių kintamosios srovės variklių tipų, naudojamų pagrindinėse elektros sistemose.Dėl savo paprastos konstrukcijos jis plačiai pripažįstamas kaip pagrindinis vienfazis elektros variklis.

Šis variklis apibrėžiamas kaip pagrindinė (darbo) apvija ir pagalbinė (paleidimo) apvija, pagaminta su skirtingomis elektrinėmis charakteristikomis.Šios dvi apvijos yra pagrindinės savybės, išskiriančios jį iš kitų tipų indukcinių variklių.Jis taip pat paprastai vadinamas pasipriešinimo paleidimo varikliu, atsižvelgiant į tai, kaip suprojektuotos jo apvijos.

Kaip veikia padalytos fazės indukcinis variklis

Padalintos fazės indukcinis variklis paleidžiamas įjungdamas tiek pagrindinę (paleidimo) apviją, tiek pagalbinę (paleidimo) apviją, kai jis prijungtas prie vienfazio maitinimo šaltinio.Kadangi šios apvijos turi skirtingas elektrines savybes, per jas tekančios srovės yra šiek tiek nefazės, o tai padeda sukurti pradinį sukimo momentą, reikalingą sukimuisi pradėti.

Kai variklis įsibėgėja, jis toliau didina greitį, kol pasiekia maždaug 70–80% vardinio greičio.Šiuo metu išcentrinis jungiklis atjungia paleidimo apviją, todėl variklis gali veikti naudojant tik pagrindinę apviją.Šis procesas užtikrina sklandų paleidimą ir stabilų veikimą, nereikalaujant išorinių komponentų.

Padalintos fazės variklio laidų ir prijungimo pagrindai

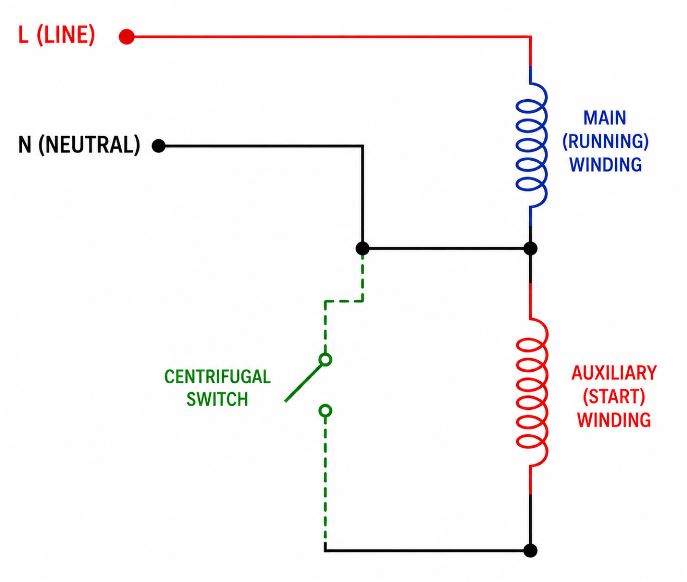

2 pav. Padalintos fazės variklio laidų schema

Padalintos fazės variklio laidų sąrankoje pagrindinis dėmesys skiriamas paleidimo ir paleidimo apvijų prijungimui prie vienfazio maitinimo šaltinio.Veikimo apvija paprastai yra tiesiogiai prijungta prie maitinimo šaltinio, o paleidimo apvija prijungiama per išcentrinį jungiklį, kuris kontroliuoja, kada jis yra aktyvus.Šis išdėstymas užtikrina tinkamą paleidimą ir apsaugo variklį nuo perkaitimo, kai tik jis pasiekia darbinį greitį.

Padalintos fazės variklis vs kondensatorinis variklis

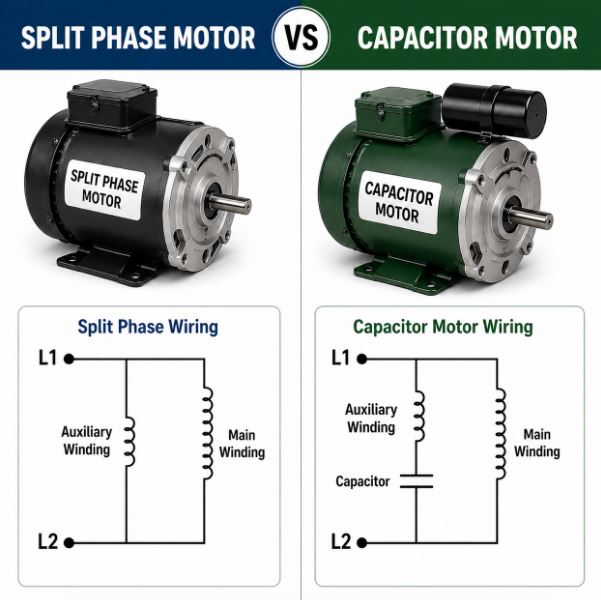

3 pav. Padalintos fazės variklis ir kondensatoriaus variklis

Parametras	Padalinta fazė Variklis	Kondensatorius Variklis
Pradedama Metodas	Naudoja varža pagrįsta paleidimo apvija	Naudoja kondensatorius, sukuriantis fazės poslinkį
Pradedama Sukimo momentas	Žemas (~100-150%)	Aukštas (~250–300 % ar daugiau)
Pradedama Dabartinė	Aukštas	Žemesnis lyginant su padalinta faze
Efektyvumas	Vidutinis	Aukščiau
Galios koeficientas	Žemesnis	Patobulinta
Dizainas Sudėtingumas	Paprasta statyba	Daugiau komponentai (kondensatorius įtrauktas)
Kaina	Žemesnis	Aukščiau
Spektaklis Pagal apkrovą	Kovos su dideliais kroviniais	Puikiai atlieka esant apkrovai
Priežiūra	Minimalus	Reikalauja kondensatoriaus patikrinimas
Geriausias naudojimo dėklas	Lengvos apkrovos programas	Vidutinis iki sunkios apkrovos programos

Atsparumas - paleidimas vs kondensatorius - paleidimas vs kondensatorius - paleidimas

Parametras	Pasipriešinimas - paleidimas Variklis (padalinta fazė)	Kondensatorius - paleidimas Variklis	Kondensatorius - paleidimas Variklis su kondensatoriumi
Pradedama Metodas	Naudoja didelio pasipriešinimo paleidimo apvija	Naudoja kondensatorius stipresniam fazių poslinkiui	Naudoja start + paleisti kondensatorius
Pradedama Sukimo momentas	Žemas (~100-150%)	Aukštas (~250-300%)	Labai Aukštas (~300-400%)
Pradedama Dabartinė	Aukštas	Vidutinis	Žemesnis
Efektyvumas	Vidutinis	Geriau	Aukštas
Galios koeficientas	Žemas	Patobulinta	Geriausia
Bėgimas Spektaklis	Pagrindinis	Stabilus	Lygus ir efektyvus
Dizainas Sudėtingumas	Paprasta	Vidutinis	Sudėtingesnis
Kaina	Žemiausias	Vidutinis	Aukščiausias
Priežiūra	Žemas	Vidutinis (kondensatoriaus patikrinimas)	Aukščiau (keli kondensatoriai)
Geriausias naudojimo dėklas	Lengvos apkrovos (ventiliatoriai, pūstuvai)	Vidutinės apkrovos (siurbliai)	Sunkiasvoris apkrovos (kompresoriai)

Variklis dūzgia, bet neužsiveda: priežastys ir sprendimai

Variklio dūzgimas, bet neužsivedimas paprastai rodo paleidimo grandinės arba mechaninės sistemos problemą.Ši problema kyla, kai variklis gauna galią, bet negali sukurti pakankamai sukimo momento, kad galėtų suktis, o tai gali perkaisti, jei nebus ištaisyta.Ankstyvas tikslios priežasties nustatymas padeda išvengti žalos ir užtikrina patikimą veikimą.

Problema / Priežastis	Sprendimas
Sugedęs išcentrinis jungiklis	Švarus arba pakeiskite jungiklį
Pažeista pradžia apvija	Testas tęstinumą ir taisyti/pakeisti
Laisvas arba neteisingas laidas	Patikrinkite ir apsaugoti visus ryšius
Užstrigo rotorius arba blogi guoliai	Apžiūrėkite ir atlaisvinkite veleną
Perkrova arba sunki apkrova	Sumažinti apkrovą arba naudokite tinkamo tipo variklį

Padalintos fazės indukcinio variklio taikymas

• Ventiliatoriai ir pūstuvai – Šie įrenginiai veikia su minimalia paleidimo apkrova, todėl tinka suskaidytų fazių varikliams, kurie užtikrina pastovų ir nenutrūkstamą oro srautą.

• Maži vandens siurbliai – Įprasti buitinėse sistemose, šie varikliai efektyviai atlieka siurbimo užduotis, kai apkrova paleidimo metu yra palyginti maža.

• Skalbimo mašinos – Naudojamas pagrindiniuose įrenginiuose, kad būtų užtikrintas pastovus skalbimo ir gręžimo ciklų sukimasis esant vidutinei apkrovai.

• Air kompresoriai (maži blokai) – Tinka mažiems kompresoriams su valdoma paleidimo apkrova, bet ne idealiai tinka didelėms apkrovoms.

• Dirbtuvių įrankiai (gręžtuvai, šlifuokliai) – Patikimas lengviems mechaniniams darbams, kur pakanka pastovaus greičio ir paprastos variklio konstrukcijos.

• Buitinė technika – Plačiai naudojami kasdieniuose įrenginiuose dėl jų ekonomiškumo, ilgaamžiškumo ir lengvos priežiūros.

Išvada

Padalintos fazės indukcinis variklis veikia naudodamas dvi apvijas, kad sukurtų paleidimo momentą, o tada pereina į vienos apvijos veikimą, kad veiktų nuolat.Dėl paprastų laidų, mažesnės sąnaudos ir lengvos priežiūros jis tinkamas lengvoms reikmėms, nors, palyginti su kondensatorių varikliais, jo paleidimo momentas yra ribotas.Suprasdami jo veikimo principą, laidų sąranką, veikimo skirtumus, dažnus gedimus ir tipines programas, vartotojai gali pasirinkti tinkamą variklį ir užtikrinti efektyvų bei patikimą veikimą.
