DB9 jungties paaiškinimas: Pinout, RS-232 laidai, tipai, naudojimas ir specifikacijos

DB9 (DE-9) jungtis yra 9 kontaktų D-sub nuoseklioji jungtis, naudojama RS-232 ryšiui kompiuteriuose, pramoniniuose įrenginiuose ir senesnėje įrangoje.Šiame straipsnyje paaiškinamas jo kaiščių išdėstymas, vyrų ir moterų skirtumai, laidų tipai, jungčių variantai, specifikacijos, programos, pranašumai ir apribojimai.

Katalogas

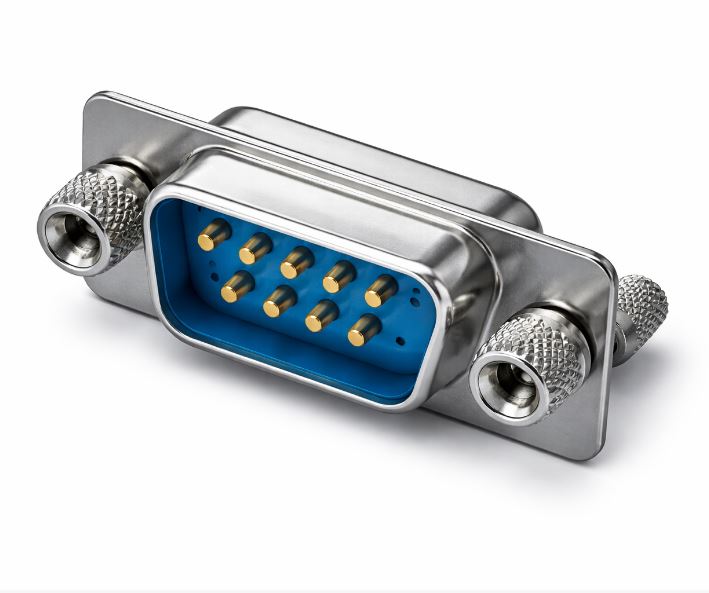

1 pav.: DB9 jungtis

Kas yra DB9 jungtis?

DB9 jungtis (teisingai vadinama DE-9 jungtimi) yra maža 9 kontaktų D-sub jungtis, naudojama kaip nuoseklusis prievadas daugelyje elektroninių įrenginių.Jis turi D formos metalinį apvalkalą, kuris padeda išlygiuoti kištuką ir apsaugo kontaktus.Viduje yra devyni metaliniai kaiščiai, išdėstyti dviem eilėmis izoliuotame įdėkle.Kadangi DB9 jungtis yra kompaktiška, ji naudojama RS-232 nuosekliajam ryšiui tarp elektroninių įrenginių.

Jungtis yra vyriška ir moteriška, todėl įrenginiai ir kabeliai tinka tinkamai.Dėl standartizuotos formos DB9 jungtis vis dar naudojama daugelyje senų ir pramoninių sistemų.

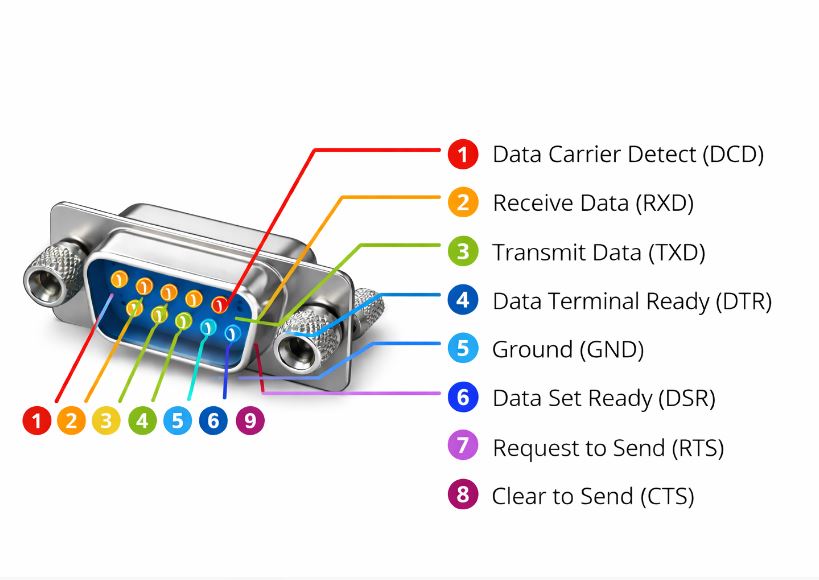

2 pav.: DB9 jungties kontakto schema

DB9 vyriškas ir moteriškas jungtis

Funkcija	DB9 Vyras Jungtis	DB9 Moteris Jungtis
Kontakto tipas	9 eksponuojami metaliniai kaiščiai	9 lizdas skylės (dėklai)
Tipiškas naudojimas	Įrenginio prievadai (kompiuteris, PLC, valdiklis)	Kabeliai ir periferiniai įrenginiai
Fizinis Išvaizda	Atsikišęs smeigtukai	Tuščiaviduriai kontaktai
Ryšys Vaidmuo	Įsijungia moteriška jungtis	Priima vyrą jungtis
Orientacija	D formos apvalkalas išlyginimui	Ta pati D formos apvalkalas išlyginimui
Užrakinimas Mechanizmas	Naudoja šoną varžtai tvirtinimui	Naudoja srieginius postus sugriežtinti
Identifikavimas Patarimas	Smeigtukai yra aiškiai matomas	Nematoma kaiščiai, tik skylės
Suderinamumas	Tinka tik DB9 moteriška	Tinka tik DB9 vyriškas
Dažnas Vieta	Įmontuotas įrangos prievadai	Kabelio galai arba adapteriai
Tikslas	Siunčia arba gauna nuosekliosios sąsajos ryšį	Draugauja su įrenginio prievadas prijungimui

DB9 laidų ir jungčių tipai

Ryšys Tipas	Kaiščių laidai Stilius	Tipiškas Prijungti įrenginiai	Tikslas
Tiesiai-Per DB9 kabelis	Tas pats smeigtukas tas pats kaištis (1-1, 2-2, 3-3)	Kompiuteris į modemas, valdiklis su ryšio moduliu	Standartinis įrenginio ryšys
Nulinis modemas DB9 kabelis	Perduoti ir gauti smeigtukai sukryžiuoti	Kompiuteris į kompiuteris, valdiklis prie valdiklio	Tiesioginis ryšys tarp įrenginių
DB9 Loopback Jungtis	Smeigtukai viduje prijungtas per tą patį kištuką	Vienetinis serialas uosto testavimas	Trikčių šalinimas ir diagnostika

DB9 jungčių tipai

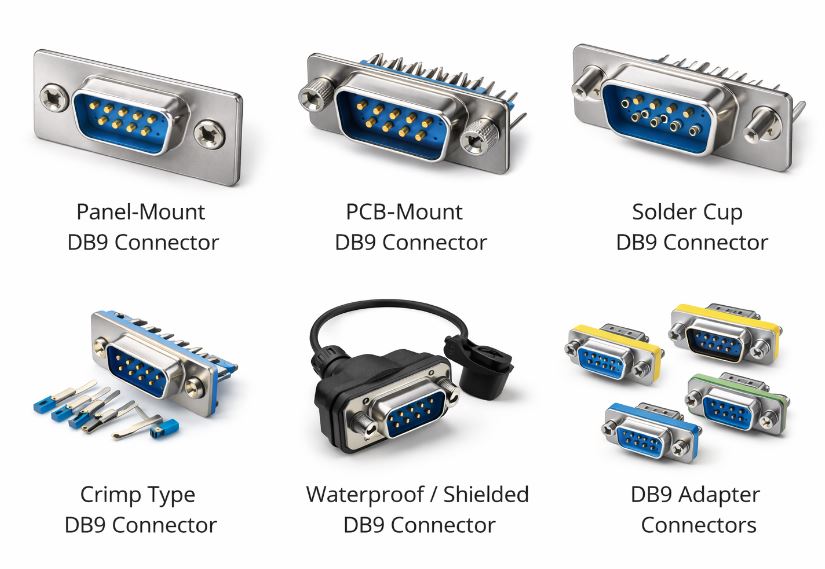

3 pav. DB9 jungčių tipai

Panel-Mount DB9 jungtis

Skydelyje montuojama DB9 jungtis yra pritvirtinta prie įrangos korpuso ir veikia kaip nuolatinis išorinis nuoseklusis prievadas.Paprastai jis tvirtinamas varžtais, kad jungtis būtų stabili pakartotinai prijungiant ir atjungiant.Šis tipas plačiai naudojamas pramoniniuose įrenginiuose ir ryšių įrangoje.

PCB-Mount DB9 jungtis

PCB montuojama DB9 jungtis skirta lituoti tiesiai ant spausdintinės plokštės įrenginio viduje.Kaiščiai išsikiša per lentą arba sėdi ant jos, kad sudarytų stabilią elektros jungtį.Jis dažniausiai randamas kompiuteriuose, valdikliuose ir įterptosiose sistemose.

Litavimo taurė DB9 jungtis

Rankiniam kabelių surinkimui naudojama litavimo taurelės DB9 jungtis, kai prie kiekvieno kaiščio yra lituojami atskiri laidai.Tai leidžia lengvai nustatyti pasirinktinius kabelių ilgius ir laidų išdėstymą.Jis dažnai pasirenkamas remonto darbams ir specializuotiems įrengimams.

Suspaudimo tipo DB9 jungtis

Suspaudžiama DB9 jungtis naudoja metalinius kontaktus, kurie užspaudžiami ant laidų ir įdedami į jungties korpusą.Šis metodas pagreitina gamybą ir užtikrina nuoseklius ryšius.Jis dažniausiai naudojamas gamykloje pagamintuose nuosekliuosiuose kabeliuose.

Atspari vandeniui / ekranuota DB9 jungtis

Vandeniui atspari arba ekranuota DB9 jungtis apima sandariklį ir sustiprintą metalinį korpusą atšiaurioms aplinkoms.Apsaugo nuo dulkių, vibracijos ir drėgmės.Šis tipas dažniausiai naudojamas lauko ar pramoninės automatikos sistemose.

DB9 adapterio jungtys

DB9 adapterio jungtys, pvz., USB į DB9 keitikliai, leidžia šiuolaikiniams įrenginiams prisijungti prie senos serijinės įrangos.Keičiant sąsajos formatą, jie išlaiko standartinį DB9 kaiščių išdėstymą.Dėl to senesnė įranga yra suderinama su naujesniais kompiuteriais.

Elektrinės ir mechaninės specifikacijos

Kategorija	Parametras	Tipinė vertė
Elektros	Nominali įtampa	250 V
Elektros	Nominali srovė	1–3 A per susisiekti
Elektros	Susisiekite Atsparumas	≤ 30 mΩ
Elektros	Izoliacija Atsparumas	≥ 1000 MΩ
Elektros	Dielektrinis Atspari įtampai	1000 V kintamoji srovė (1 minutę)
Elektros	Ekranavimas	Metalinis apvalkalas EMI apsauga
Mechaninis	Skaičius Smeigtukai	9
Mechaninis	Jungtis Šeima	D-subminiatiūra
Mechaninis	Montavimas Stilius	Skydas, PCB, arba kabelio laikiklis
Mechaninis	Susisiekite Medžiaga	Žalvaris arba Fosforo bronza
Mechaninis	Susisiekite Dengimas	Auksas arba alavas
Mechaninis	Veikiantis Temperatūra	-55°C iki +105°C
Mechaninis	Patvarumas (poravimosi ciklai)	500–1000 intarpai
Mechaninis	Užrakinimas Metodas	Sraigtinis užraktas

DB9 jungčių taikymas

• Prieiga prie kompiuterio konsolės – naudojamas įrenginio sąrankai, programinės įrangos atnaujinimams ir tiesioginiam terminalo valdymui

• Tinklo įranga – maršrutizatoriai, jungikliai ir ugniasienės naudoja DB9 nuosekliuosius prievadus konfigūravimui ir trikčių šalinimui

• Pramoninės automatikos sistemos – PLC valdikliai, CNC staklės, motorinės pavaros programavimui ir diagnostikai

• Bandymo ir laboratoriniai instrumentai – matavimo prietaisai jungiasi prie stebėjimo programinės įrangos per DB9 nuoseklųjį ryšį

• Įterptosios sistemos – kūrimo plokštės ir valdikliai suteikia nuosekliuosius derinimo prievadus

• Pardavimo vietos įranga – brūkšninių kodų skaitytuvai, kvitų spausdintuvai, mokėjimo terminalai

• GPS ir ryšio įrenginiai – duomenų išvesties ir konfigūravimo sąsaja

• Seni periferiniai įrenginiai – modemai ir senesnė aparatinė įranga, kuri vis dar priklauso nuo RS-232 ryšio

DB9 jungties privalumai

• Standartinis suderinamumas – atitinka universalų nuosekliosios jungties formatą, todėl daugelis įrenginių jungiasi be specialių adapterių

• Saugūs fiksavimo varžtai – tvirtai laikosi net vibruojant ar judant

• Patvarus metalinis korpusas – apsaugo kaiščius ir palaiko pasikartojančius sujungimus

• Stabilus ir mažai triukšmingas ryšys – nuoseklus kontaktas su pagrindiniu ekranavimu nuo trukdžių

• Lengva prieiga prie priežiūros – patogus nustatant, konfigūruojant ir šalinant gedimus pramoninėje ir senoje įrangoje

DB9 jungties apribojimai

• Mažas duomenų greitis – skirtas pagrindiniam nuosekliajam ryšiui ir daug lėtesnis nei šiuolaikinės sąsajos, tokios kaip USB ar Ethernet

• Trumpas kabelio atstumas – per ilgus kabelius blogėja signalo kokybė, todėl ryšio diapazonas yra ribotas

• Didelis jungties dydis – didesni nei šiuolaikiniai prievadai ir reikalauja daugiau vietos įrangos skydelyje

• Sumažėjęs vietinis palaikymas – daugelis naujų kompiuterių nebeturi integruotų nuosekliųjų prievadų

• Šiandien reikia adapterių – norint prisijungti prie šiuolaikinių sistemų, dažnai reikia keitiklių iš USB į DB9

Išvada

DB9 jungtys išlieka naudingos dėl savo standartinio kontakto, saugaus užrakinimo ir patikimo nuoseklaus ryšio.Pasirinkus tinkamą laidų ir jungčių tipą, užtikrinamas tinkamas pultų, pramoninių sistemų, prietaisų ir senųjų įrenginių veikimas.Tačiau jie palaiko mažesnį greitį, trumpesnius atstumus ir dažnai reikalauja USB adapterių šiuolaikiniuose kompiuteriuose.
