Honeywell HMC1501-TR yra pažangus magnetorezistorius kampinis ir linijinis pozicijos jutiklis, skirtas tiksliems matavimams įvairiose pramonės ir technologijų srityse. Šis išmanus jutiklis naudoja inovatyvią magnetorezistorinę technologiją, leidžiančią aptikti kampinius ir linijinius judesius su išskirtiniu tikslumu ir patikimumu.
Sukurtas kaip kompaktiškas paviršiaus montuojamas įrenginys, jutiklis veikia plačiame temperatūros diapazone nuo -40°C iki 125°C, todėl yra tinkamas sudėtingoms aplinkos sąlygoms. Jo tvirtas dizainas leidžia tiksliai matuoti kampus ir poziciją naudojant išorinį magnetinį veiksmą, linijinis matmenų diapazonas yra nuo 0 iki 8,00 mm, o elektrinis / mechaninis sukimosi kampas siekia 90 laipsnių (±45°).
Jutiklio Wheatstone tilto išėjimas užtikrina pagerintą signalo vientisumą ir matavimo raišką, o jo universalus įtampos tiekimo diapazonas nuo 1V iki 25V leidžia suderinamumą su įvairiomis elektroninėmis sistemomis. Įdiegta standartinė 8-SOIC paviršiaus montavimo konfigūracija, HMC1501-TR siūlo inžinieriams ir projektuotojams kompaktišką, aukštos kokybės jutiklio sprendimą.
Pagrindiniai privalumai – tai kompaktiškas 8 mm SMD dydis, plačios veikimo temperatūros ribos ir gebėjimas tiksliai matuoti linijinius, sukimosi ir kampinius judesius. Magnetorezistinė technologija leidžia nenaudoti kontakto matavimų, sumažinant mechaninį nusidėvėjimą ir prailginant jutiklio tarnavimo laiką.
Galimos taikymo sritys apima automobilių sistemas, pramoninę automatiką, robotiką, vartotojų elektronikos įrenginius bei pozicijos valdymo sistemas, kur tikslus ir patikimas judesių aptikimas yra labai svarbus. Jutiklio universalumas ir tvirtas dizainas daro jį idealiu sprendimu inžinerijos taikymams, kuriuose reikalingi tiksli pozicijos ir kampo matavimai.
Nors techninėse specifikacijose nėra konkrečių lygiavamžių modelių, panašūs Honeywell magnetorezistiniai jutikliai iš HMC serijos gali pasiūlyti panašius veikimo parametrus. Rekomenduojama inžinieriams pasikonsultuoti su Honeywell išsamia produktų katalogo informacija dėl galimų alternatyvių ar papildomų jutiklių modelių.
HMC1501-TR Pagrindiniai techniniai bruožai
HMC1501-TR jutiklis yra iš esmės pagrįstas pažangia magnetorezistentyvine technologija, kuri užtikrina aukštą jautrumą ir tikslų magnetinio lauko pokyčių aptikimą. Jis turi stabilų linijinį diapazoną iki 8,00 mm (0,31 colio) ir elektrinį bei mechaninį sukimosi spindulį iki 90 laipsnių (±45°), leidžiantį tiksliai matuoti kampus. Jo varža yra 6,5 kΩ, kas užtikrina suderinamumą su įvairiomis signalo apdorojimo grandinėmis. Gali veikti su maitinimo įtampa nuo 1V iki 25V, kas leidžia naudoti plačiam sistemų spektrui. Ekranas įmontuotas kompaktiškoje 8-SOIC paviršiaus montavimo pakuotėje su gulsčio sparno galais, kuri užtikrina patikimą litavimą. Veikia patikimai tarp -40°C iki 125°C temperatūros, tinka sudėtingoms pramonės sąlygoms. Reikalingas išorinis magnetinis aktorius, kuris nėra įtrauktas - tai leidžia pritaikyti jutiklio parametrus pagal konkretų taikymą.
HMC1501-TR Pakavimo dydis

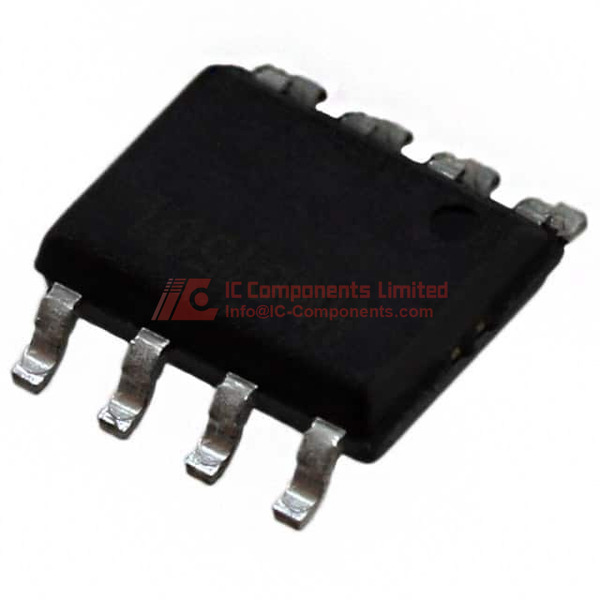

Supakuotas į 8-SOIC (0,154" / 3,90 mm plotumo) dydžio dėklą, kurio galai yra gulsčio sparno tipo. Pakuotės metodas yra juostelė ir ritė (Tape & Reel, TR), tai palengvina automatizuotą gamybą ir montavimą plokštėse.
HMC1501-TR Naudojimo sritis
Šis jutiklis yra sukurtas tiksliai kampo, linijinės ir sukimosi padėties matavimui pramonės ir automobilių srityse, kur būtina magnetinė registracija. Dažniausiai jis naudojamas pozicijos nustatymui, greičio matavimui ir artumo jutikliams, taikant išorinius magnetus kaip veikiančius elementus.
HMC1501-TR Savybės
HMC1501-TR jutiklis pasižymi pažangia magnetorezistentine technologija, užtikrinančia itin jautrią ir tikslią magnetinio lauko pokyčių aptikrą. Jis turi stabilų linijinį diapazoną iki 8 mm, veikimo kampą iki 90°, rezistenciją 6,5 kΩ ir platų įtampų diapazoną nuo 1V iki 25V. Kompaktiška 8-SOIC paviršiaus montavimo pakuotė leidžia patogų integravimą į PCB su patikimu litavimu. Veikia patikimai temperatūros intervale nuo -40°C iki 125°C, ir reikalauja išorinio magnetinio veikimo elemento, kuris nėra įtrauktas į komplektaciją.
HMC1501-TR Kokybės ir saugos ypatybės
Gamintas Honeywell Sensing and Productivity Solutions, HMC1501-TR yra nuosekliai tikrinamas atitikties standartams. Jis laikosi RoHS jungtinių žingsnių gairių, garantuojančių aplinkosaugines saugos normas. Tvirtas įpakavimas (tipas 1136) ir patikimas korpusas apsaugo jutiklį nuo mechaninių pažeidimų ir aplinkos taršos, užtikrinant ilgaamžiškumą ir patikimumą sudėtingomis sąlygomis.
HMC1501-TR Suderinamumas
Šis jutiklių modulis yra suderinamas su standartinėmis signalo apdorojimo grandinėmis ir mikrovaldiklių sąsajomis, kurios gali valdyti Wheatstone tilto išėjimus. Plačios maitinimo įtampos savybės ir paviršiaus montavimo forma leidžia lankstų integravimą į įvairias elektronines sistemas magnetinio kampo ir padėties matavimui. Darbo vietoj suderinamas su standartinėmis 8-SOIC angomis, leidžiančiomis paprastai pakeisti ir tobulinti sistemų dizainą.
HMC1501-TR Žalioji duomenų schema PDF
Mūsų svetainėje rasite autoritetingiausią ir naujausią HMC1501-TR duomenų lapą. Rekomenduojame jį atsisiųsti iš šios puslapio, kad gautumėte išsamias specifikacijas, taikymo pastabas, elektros charakteristikas ir detalius mechaninius brėžinius, kurie padės optimaliai sukonstruoti ir naudoti jutiklį.
Kokybės platintojas
IC-Components yra aukštos kokybės ir patikimas Honeywell jutiklių produktų platintojas. Mes garantuojame originalius ir aukštos kokybės komponentus, įskaitant HMC1501-TR, užtikrinant saugų tiekimą ir profesionalią pagalbą. Raginame klientus prašyti konkurencingų pasiūlymų tiesiogiai mūsų svetainėje ir naudotis mūsų platų inventorių, konkurencingomis kainomis bei patikimomis pristatymo paslaugomis.
