TC4422CPA yra žemės lygio vartų valdiklio integruota schema (IC) iš Micrel/Microchip Technology. Ji sukurta efektyviai valdyti galios MOSFET arba IGBT įrenginių vartus įvairiose galios konversijos ir valdymo taikymo srityse.
Pagrindinės TC4422CPA savybės:
Funkcionalumas: Ši IC yra neinvirtiantis, vieno kanalo vartų valdiklis, galintis teikti iki 9A stiprius išėjimo srovės impulsus, tiek šaltinį, tiek surišimą. Tai leidžia greitai ir efektyviai valdyti didelio pajėgumo vartus.
Kategorija: TC4422CPA priklauso PMIC (Galios valdymo integruotos schemos) kategorijai, konkrečiai priskiriama kaip vartų valdiklio IC.
Sudėtingų užduočių sprendimas: Didelė smailės išėjimo srovė ir greiti pakilimo/ kritimo laikai, siekiant iki 60 ns, padeda įveikti iššūkius, susijusius su didelių pajėgumų galios puslaidininkių įrenginių valdymu, užtikrinant efektyvų ir patikimą jungimą.
Specifikacijos: IC veikia plačiame įtampos diapazone nuo 4,5V iki 18V ir gali atlaikyti jungiamųjų tirpiklių temperatūras iki 150°C, todėl tinka naudoti sudėtingomis sąlygomis. Prietaisas atitinka RoHS reikalavimus ir yra kompaktiškame 8 kištukų DIP (dvigubas eilės) pakete.
Privalumai: TC4422CPA galios srovės ir greičio valdymo galimybės, kartu su plačiu veikimo įtampos ir temperatūros diapazonu, daro jį universalų sprendimą įvairiems elektros energijos grandinių maitinimo sprendimams, įskaitant variklio valdymą, jungiklių maitinimo šaltinius ir pramonės bei automobilių taikymo sritis.
Suderinamumas: TC4422CPA yra suderinamas su įvairiais galios MOSFET ir IGBT įrenginiais, siūlydamas lankstų sprendimą dizaineriams, dirbantiems su skirtingomis galios puslaidininkių technologijomis.
Taikymo sritys: TC4422CPA dažnai naudojamas variklio valdymui, galios konversijai, pramonės automatizacijai ir automobilių sistemoms, kur yra svarbus efektyvus ir patikimas galios įrenginių vartų valdymas.
Atitikmenys: TC4422CPA yra plačiai naudojamas vartų valdiklio IC, turintis keletą alternatyvių modelių iš įvairių gamintojų. Pavyzdžiui:
IR2110 ir IR2113 iš Infineon Technologies
UCC27524 ir UCC27526 iš Texas Instruments
MIC4422 ir MIC4426 iš Microchip Technology
LM5100 ir LM5101 iš Texas Instruments
ISL6703 ir ISL6704 iš Renesas Electronics
Šie atitikmenys gali turėti panašias arba šiek tiek skirtingas funkcijas, pavyzdžiui, išėjimo srovės, kanalų skaičiaus ar paketo pasirinkimo variacijas, leidžiančias dizaineriams pasirinkti tinkamiausią vartų valdiklio IC savo taikymo poreikiams.
TC4422CPA Pagrindiniai techniniai bruožai
TC4422CPA yra aukštos kokybės vieno kanalo nenaudojančio įtaisų valdymo integruotoji schema, pasižyminti dideliu išėjimo srovės palaikymu iki 9A tiek šaltiniu, tiek įsinkimu. Ji veikia plačiame įtampos diapazone nuo 4.5 V iki 18 V, pasižymi greitu pakilimo ir kritimo laiku, paprastai 60 ns, kas užtikrina efektyvų jungimą. Taip pat turi aukšto lygio įvesties logikos slenksčius, įveikiantys triukšmą, su VIH iki 2.4V ir VIL iki 0.8V, leidžia valdyti N-Channel ir P-Channel MOSFET'us bei IGBT bei turi laidą per skylutę montavimui.
TC4422CPA Pakavimo dydis

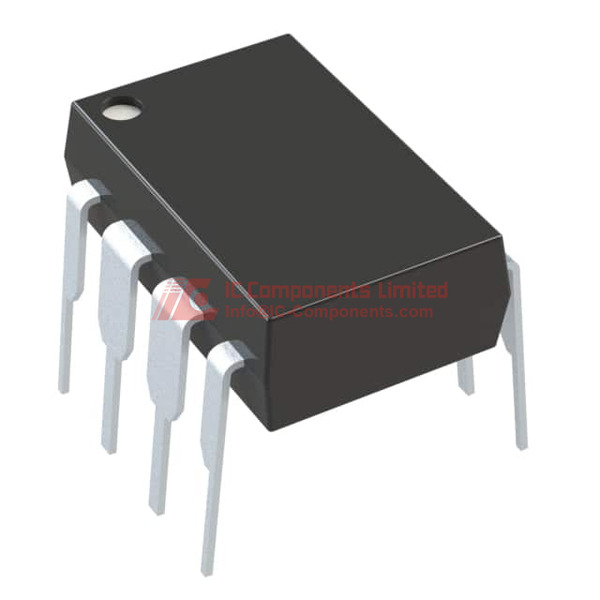

Pakuotės tipas: vamzdelis. Įpakavimo medžiaga: plastikas. Dėžutės/formos: 8-DIP (0.300 colių, 7.62 mm). Tiekėjo įrenginio dėžutė: 8-PDIP.
TC4422CPA Naudojimo sritis
Skirta valdyti MOSFET'us ir IGBT'ius apatinėje grandinėje, naudojama PWM variklių valdyme, nuosavybinių ir kintamosios srovės inverterių sistemose, garso stiprintuvuose bei didelės galios buferiuose.
TC4422CPA Savybės
TC4422CPA yra patikimas, aukšto greičio, vieno kanalo, nenaudojančio įvesties ir nekeičiantis įėjimo valdikio IC. Jis pasižymi dideliu išėjimo srovės potenciálu iki 9A, palaiko įtampų diapazoną nuo 4.5 V iki 18 V, pasižymi greitomis pakilimo ir kritimo laikais, paprastai 60 ns, ir turi aukšto triukšmo atsparumo logikos įėjimo slenksčius. Taip pat suderinamas su N-Channel, P-Channel MOSFET'ais ir IGBT'ais, bei lengvai montuojamas per skylutę, kas palengvina įrengimą ir keitimą.
TC4422CPA Kokybės ir saugos ypatybės
Atitinka RoHS reikalavimus, užtikrinančius neapgaunamus komponentus ir aplinkos saugumą. Yra MSL 1 drėgmės jautrumo klase, leidžianti ilgalaikį sandėliavimą esant normaliai atmosferai. Garantuoja termininę ir elektrinę stabilumą plačiame veikimo temperatūros diapazone nuo 0°C iki 150°C.
TC4422CPA Suderinamumas
Suderinama su įvairiais IGBT ir MOSFET’ais, įskaitant N ir P kanalo tipo, leidžiant plačias valdymo konfigūracijas. Montavimo tipas: per skylutę, atitinka standartinius PCB montavimo standartus.
TC4422CPA Žalioji duomenų schema PDF
Aplankykite mūsų svetainę, kad gautumėte patikimiausią ir išsamiausią TC4422CPA duomenų lapą. Jį galite parsisiųsti tiesiogiai iš šios svetainės, užtikrinant tikslius ir detalius produkto techninius duomenis bei įrengimo gaires.
