NCP163 yra aukštos kokybės liniinis įtampos reguliatorius, sukurtas „AMI Semiconductor“ / „onsemi“, specialiai pritaikytas užtikrinti stabilų ir efektyvų energijos valdymą kompaktiškuose elektronikos įrenginiuose. Šis specialus integruotas grandynas siūlo patikimą 3V fiksuotą išėjimo įtampą su tikslia 250mA srovės tiekimo galimybe, todėl puikiai tinka mažos galios ir vietos apribotų taikymų sprendimams.
Reguliatorius sprendžia svarbiausias šiuolaikinės elektronikos projektavimo problemas suteikdamas kompaktišką 4-WLCSP (mikroschemos paketas lopo lygyje), kurio matmenys tik 0,64x0,64 mm, leidžiant mažinti dydį be našumo praradimo. Įspūdingas veikimo temperatūros diapazonas nuo -40°C iki 125°C užtikrina patikimą veikimą įvairiose aplinkos sąlygose.
Svarbiausios techninės savybės apima pažangias apsaugos funkcijas, tokias kaip apsauga nuo perkrovos, pertemperatūros išjungimas ir minkštojo įjungimo funkcionalumas. Prietaisas pasižymi išskirtiniu maitinimo šaltinio atmetimo santykiu (PSRR), kuris svyruoja nuo 91 dB iki 60 dB 100 Hz iki 100 kHz dažniu, sumažindamas triukšmą ir užtikrindamas švarų maitinimą. Su įspūdingu 0,155 V įtampos kritimu 250 mA ir minimalia ramybės srove - tik 20 µA, šis reguliatorius pasižymi puikiu energijos efektyvumu.
NCP163 yra paviršiaus montuojamas ir suderinamas su įvairiomis elektroninėmis sistemomis, kurioms reikalinga stabili 3V įtampa, įskaitant mobiliuosius įrenginius, IoT jutiklius, nešiojamąją technologiją ir vartotojų elektroniką. Jo įjungimo kontrole suteikia papildomą lankstumą energijos valdyme.
Tinkami alternatyvūs modeliai toje pačioje produktų šeimoje apima variantus su skirtingomis įtampos išvestimis ir srovės įvertinimais, tokie kaip NCP163A, NCP163B ir susijusios „onsemi“ linijinės reguliatoriaus serijos. Prietaiso RoHS atitiktis dar labiau didina jo tinkamumą šiuolaikinei elektronikos gamybai.
Elektronikos inžinieriai vertins šio reguliatoriaus derinį – kompaktišką dydį, patikimą veikimą ir išsamias apsaugos funkcijas, todėl jis yra puikus pasirinkimas pažangiems energijos valdymo sprendimams.
NCP163AFCT300T2G Pagrindiniai techniniai bruožai
NCP163AFCT300T2G yra aukšto našumo žemo įtampos reguliatorius (LDO), palaikantis 3V įtampą ir iki 250 mA srovę. Pakuotė – 4 laidų WLCSP, matuojanti tik 0,64 x 0,64 mm, tinka didelės tankio schemoms ir kompaktiškiems įrenginiams. Montuojamas ant paviršiaus, nuolatinio režimo, veikimo temperatūra nuo -40°C iki 125°C (TA).

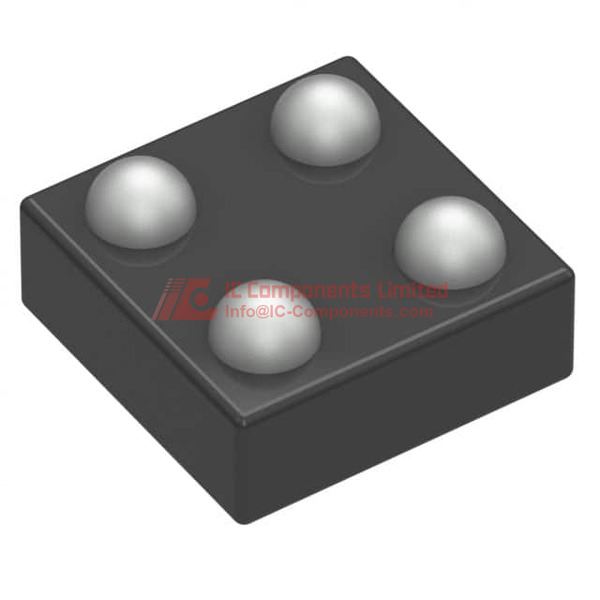

NCP163AFCT300T2G Pakavimo dydis
Šis komponentas yra erdvei draugiškoje 4-laidų WLCSP pakuotėje, kurio matmenys – tik 0,64 mm x 0,64 mm. Pakavimo būdas – juostelė ir ritinėlis, leidžiantis automatizuotą surinkimą dideliuose gamybos mastuose. Dėl fizinių matmenų ir kontaktų išsidėstymo jis tinka kompaktiškose taikomosiose srityse, kur reikalingas minimalus plokštės plotas. Aukštos kokybės pakuotės struktūra užtikrina gerą šilumos sklaidą ir patikimą veikimą net sudėtingomis eksploatacijos sąlygomis, o 135453 žymėjimas ir gamyklos įrenginio paketas garantuoja pastovią elektrinę sąsają ir mechaninį patikimumą integruojant į plokštę.
NCP163AFCT300T2G Naudojimo sritis
NCP163AFCT300T2G dažnai naudojamas portatyvinėse elektronikos priemonėse, mobiliose telefonų sistemose, IoT jutikliuose, nešiojamų įrenginiuose ir ultra-kompaktiškuose moduliuose. Jo gebėjimas tiekti stabilų 3V įtampą iki 250 mA leidžia maitinti jautrias analogines grandines, RF modulius ir mikrovaldiklių branduolius, kuriems reikalingas švarus maitinimo šaltinis ir mažas dydis.
NCP163AFCT300T2G Savybės
Šis lustas pasižymi pažangiais dizaino sprendimais, įskaitant itin aukštą maitinimo šaltinio atmetimo koeficientą (PSRR) – iki 91 dB 100 Hz – 100 kHz dažnių intervale, užtikrinant gerą triukšmo izoliaciją jautrioms grandinėms. Maksimalus iškritimo įtampa – tik 0,155 V 250 mA apkrovai, kas leidžia efektyviai naudoti baterines sistemas ir iki maksimalios baterijos gyvavimo trukmės. Integruotas įjungimo/išjungimo valdymas leidžia įgyvendinti energijos valdymą ir seka, o papildomos apsaugos – nuo perkrovos, temperatūros ir soft-start funkcija – saugo įrenginį ir sistemą. Mažas veikiantis srovės lygis (20 µA) sumažina parasitinius energijos nuostolius, ypač svarbu baterijų maitinamiems įrenginiams. Vieno teigiamo išėjimo technologija palengvina energijos paskirstymą kompaktiškoje ir aukštos kokybės schemoje.
NCP163AFCT300T2G Kokybės ir saugos ypatybės
Šis reguliatorius turi įvairias saugos sistemas – nuo perkrovos ir perkaitimo apsaugos iki soft-start funkcijos, kuri sumažina įtampos šoką ir apsaugo lustą bei grandines. Atitinka RoHS reikalavimus, užtikrinančius ekologišką gamybą. Visos serijos vienetai yra ištestuoti ir atitinka kokybės standartus, o gamintojas gali pateikti atsekamumo ir atitikties dokumentus, svarbius reguliavimo institucijoms.
NCP163AFCT300T2G Suderinamumas
NCP163AFCT300T2G puikiai suderinamas su įvairiomis logikos ir mišriųjų signalų grandinėmis, reikalaujančiomis 3V įtampa ir iki 250 mA srovės. Paviršiaus montavimo technologija ir WLCSP forma yra plačiai palaikoma modernesnėse PCB surinkimo linijose, užtikrinant sklandų automatizuotą surinkimą. Dėl savo parametrų tinkamas kaip pakaitalas ar naujas sprendimas daugeliui standartinių 3V LDO taikymų mobiliuosiuose įrenginiuose, IoT galiniuose taškuose ir kompaktiškuose įdiegimo sprendimuose.
NCP163AFCT300T2G Žalioji duomenų schema PDF
Mūsų svetainėje rasite išsamiausią ir patvirtintą NCP163AFCT300T2G duomenų lapą, kuriame pateikti išsamūs elektra, mechanika ir termodinamikos parametrai, referenciniai dizainai bei taikymo gidas. Rekomenduojame šį dokumentą parsisiųsti tiesiai iš mūsų svetainės, kad būtumėte įsitikinę naudodamiesi naujausia ir gamintojo patvirtinta technine dokumentacija.
Kokybės platintojas
IC-Components yra patikimas ir aukščiausios kokybės onsemi (AMI Semiconductor) komponentų platintojas, įskaitant NCP163AFCT300T2G. Mūsų didelis atsargų kiekis ir autentiškas šaltinis užtikrina, kad gausite tik originalius produktus su pilna atsekamumo ir paramos galimybe. Jei norite sužinoti kainas, gauti didmeninius pasiūlymus arba įsigyti nedelsiant, apsilankykite mūsų svetainėje ir pateikite užklausą. Mes padėsime optimizuoti tiekimo grandinę ir užtikrinti aukščiausios kokybės komponentus jūsų projektams.
