STTH2R02UY yra aukštos kokybės bendrosios paskirties diodas, gaminamas STMicroelectronics, skirtas patikimiems elektroniniams taikymams, ypač automobilių pramonėje. Šis paviršiaus montuojamas SMB (mažo formos korpuso) pakavimo diodas pasižymi išskirtinėmis elektros savybėmis, tinkančiomis įvairiems galios keitimo ir rectification poreikiams.
Pagrindinės funkcionalios specifikacijos apima maksimalią nuolatinės srovės atvirkštinę įtampą - 200V, vidutinę rectified srovę - 2A bei greitą atkūrimo laiką – 30 nanosekundžių. Diodas demonstruoja puikią šiluminę stabilumą, turėdamas maksimalią sąsajos aplinkos temperatūrą – 175°C, todėl puikiai tinka sudėtingiems elektroniniams sistemoms, kurioms reikalingas patikimas veikimas esant sudėtingoms sąlygoms.
Įrenginys pasižymi standarto technologijos dizainu ir išskirtinėmis elektros savybėmis, įskaitant 1V paskirstymo įtampą esant 2A srovei ir minimalų atvirkštinį nuotėkį. Jo greitas atkūrimo laikas ( mažesnis nei 500 nanosekundžių esant virš 200mA srovei ) užtikrina efektyvų signalų apdorojimą ir galios valdymą elektroninėse grandinėse.
Daugiausia skirtas automobilių taikymams, šis diodas yra STMicroelectronics Q Automotive serijos dalis, simbolizuojanti patikimumo ir ilgaamžiškumo padidėjimą automobilių elektroninėms sistemoms. Paviršiaus montuojamas pakavimas leidžia lengvai integruoti į šiuolaikines elektronikos schemas, užtikrinant kompaktišką ir efektyvią grandinių išdėstymą.
Panašūs ar alternatyvūs modeliai toje pačioje produktų šeimoje apima kitus diodus iš STTH serijos su panašiomis elektros savybėmis, tokius kaip STTH2R02, STTH2R04 ir STTH2R06. Šie modeliai siūlo panašų našumą su nedideliais skirtumais specifinėse elektros parametrų srityse.
Atitinka RoHS standartus, diodas yra prieinamas su juostelėmis ir ritinėliais, standartinis kiekis – 5000 vienetų viename pakete. Tai daro jį tinkamą didelio masto gamybos ir masinio surinkimo procesams. Vartojant įvairiose srityse – maitinimo šaltiniuose, automobilių elektronikoje, pramonės valdymo sistemose bei bendrose elektronikos grandinėse – jis užtikrina patikimą rectification ir galios valdymą.
Derinys didelės įtampos tolerancijos, greito atkūrimo laiko ir stiprių šiluminių savybių padeda pozicionuoti STTH2R02UY kaip patikimą sprendimą inžinieriams, ieškantiems patikimo bendrosios paskirties diodo su automobilių klasės kokybe ir našumu.
STTH2R02UY Pagrindiniai techniniai bruožai
Įrenginys turi nomalinę įtampą 200 V, srovę 2 A ir greitą rekoverio laiką – tik 30 nanosekundžių.
STTH2R02UY Pakavimo dydis

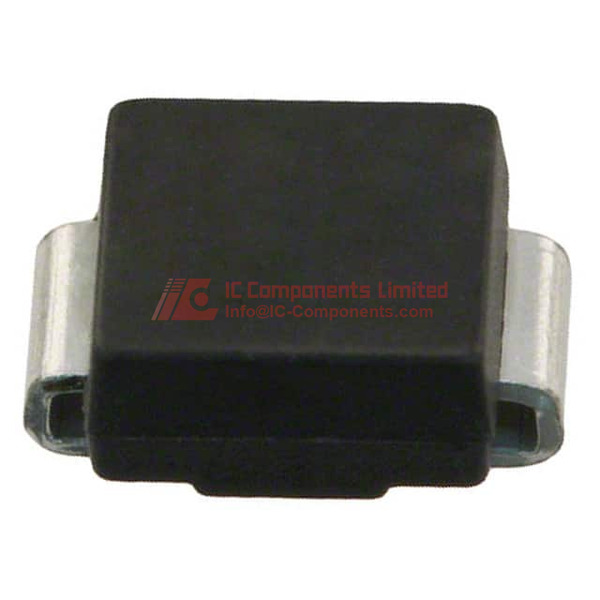

Supakuotas po 5000 vienetus per ritinį naudojant juostelės ir ritinio (TR) formatą. Įrenginys įdėtas į SMB (DO-214AA) pakavimo dėklą su 617 tipo korpuso dydžiu, kas palengvina paviršiaus surinkimo (SMT) technologijos taikymą. Jis yra pritaikytas automatiniam PCB tvirtinimui, todėl tinka didelės apimties gamybai.
STTH2R02UY Naudojimo sritis
STTH2R02UY skirtas bendro naudojimo rectifikacijai automobilių ir pramonės sektoriuose, kur reikalingas greitas perjungimas ir patikimas veikimas. Jo greitas rekoveris leidžia naudoti maitinimo šaltiniuose, DC-DC keitikliuose, laisvų žiedų dioduose ir kitose taikymuose, kuriuose reikalinga efektyvi aukšto dažnio veikla.
STTH2R02UY Savybės
Veikia su maksimaliu įprastu įvesties įtampu (Vf) 1 V prie 2 A srovės, pasižymi maža laidumo nuostolių ir energijos taupumu. Nustatytas nuolatinis vidutinis tiesioginis srovės kiekis – 2A, todėl yra patikimas vidutinės galios taikymuose. Atlaiko maksimalų atvirkštinį įtampą – 200 V, užtikrinant saugų veikimą įprastinėse sistemose. Atgalinės srovės įsiskverbimo srovė siekia iki 3 A prie 200 V, kas leidžia naudoti grandinėse, kur leidžiami trumpalaikiai atvirkštiniai srautai. Greitas rekovers laikotarpis – tik 30 nanosekundžių, kas leidžia greitai perjungti ir sumažinti energijos nuostolius, bei pagerinti veikimą dinamiškuose grandinėse. Išbūna iki 175°C jungties darbinėje temperatūroje, kas leidžia naudoti šilumą reikalaujančiose automobilių sistemose. Tinkamas naudoti beuksliuotame gamyboje ir siūlomas roHS atitinkančioje versijoje, kas atitinka šiuolaikinius aplinkos apsaugos ir gamybos standartus. Priklauso Q Automobilio serijai, pabrėžiantiems patikimumą, tvirtumą ir atitiktį automobilių pramonės reikalavimams.
STTH2R02UY Kokybės ir saugos ypatybės
Gamybos bendrovė STMicroelectronics yra pasaulinės lyderės, žinomos dėl griežtos kokybės kontrolės ir pažangios puslaidininkių technologijos. Produktas turi roHS atitikties sertifikatą (reikalinga inventoriaus patvirtinimas), užtikrinantį mažą pavojingų medžiagų kiekį ir atitiktį griežtiems aplinkosaugos teisės aktams. Tvirtas SMB paketas siūlo papildomą fizinę ir termną apsaugą, sumažinant mechaninių ir elektrinių pažeidimų riziką veikimo metu.
STTH2R02UY Suderinamumas
Sukurtas sklandžiam integravimui į paviršiaus surinkimo gamybos linijas, nes SMB tipo pėdų atitinka standartinius DO-214AA reikalavimus. Elektriškai ir mechaniniu požiūriu suderinamas su daugybe automatizuotos surinkimo ir patikros įrangos, todėl gali būti naudojamas kaip universali pakaitinė dalis daugelyje 2A/200V greito rekverio diodų jungčių.
STTH2R02UY Žalioji duomenų schema PDF
Mūsų svetainėje pateikiamas autoritetingiausias STTH2R02UY duomenų lapas. Rekomenduojama atsisiųsti naujausius specifikacijų, elektrinių charakteristikų, taikymo pastabų ir kokybės sertifikatų duomenis, kad gautumėte išsamią ir tiksliausią informaciją apie šį produktą.
