PC3SD21NTZDF yra aukštos kokybės optoizoliatorius, sukurtas „Socle Technology Corporation“, specialiai pritaikytas pažangioms srovės reguliavimo ir valdymo taikymams elektronikos sistemose. Šis patvarus integruotas grandynas užtikrina išskirtinį elektros izoliacijos lygį su įspūdingu 5000 Vrms izoliacijos reikšme, todėl jis idealiai tinka kritinėse saugumo srityse, kuriose elektrinis atskyrimas yra būtinas.
Su kompaktišku 6-DIP (Dvigubo eilės paketas) peršviečiamu montavimo sprendimu, šis optoizoliatorius užtikrina tikslią triakų išvestį su puikiais veikimo parametrais. Jis veikia efektyviai plačiame temperatūros diapazone nuo -30°C iki 100°C, užtikrinant patikimą funkcionavimą įvairiomis aplinkos sąlygomis. Prietaisas palaiko maksimalų nuolatinės srovės į priekį 50 mA ir gali valdyti iki 100 mA užsidegimo režimu, todėl jis tinkamas vidutinio srovės perkėlimo taikymams.
Svarbiausios techninės savybės apima žemą priekį įtampą – 1,2 V, integruotą nulisperėjimo grandinę ir statinį dV/dt vertinimą iki 1 kV/s. Optoizoliatorius gali užblokuoti iki 600 V uždarymo režimu ir reikalauja tik 3 mA LED įjungimo srovės, demonstruodamas energijos efektyvumą. Be to, jis turi CSA ir UR sertifikatus, patvirtinančius jo atitiktį griežtiems saugumo standartams.
Pagrindinės taikymo sritys apima pramoninius valdymo sistemas, maitinimo valdymo grandines, variklių valdymą, telekomunikacijų įrangą ir saugumo kritinius elektroninius sąsajos taškus, kur eletrinio izoliacijos užtikrinimas yra būtinas. Jo RoHS atitiktis dar labiau padidina jo tinkamumą šiuolaikiniam elektronikos dizainui.
Panašūs arba alternatyvūs modeliai šioje kategorijoje galėtų būti optoizoliatoriai iš gamintojų kaip „Vishay“, „Lite-On“ ir „Toshiba“, tokie kaip „FOD3182“, „IL250“ ir „TLP521“, kurie siūlo panašų izoliacijos ir srovės valdymo galimybių lygį.
PC3SD21NTZDF Pagrindiniai techniniai bruožai
PC3SD21NTZDF pagrindiniai techniniai bruožai: Gamintojas: Socle Technology; Paskirties jo numeris: PC3SD21NTZDF; Pakavimo būdas / Dėžutė: 6-DIP (dual in-line paketą), su 5 laidais; Išėjimo tipas: Triachas
PC3SD21NTZDF Pakavimo dydis

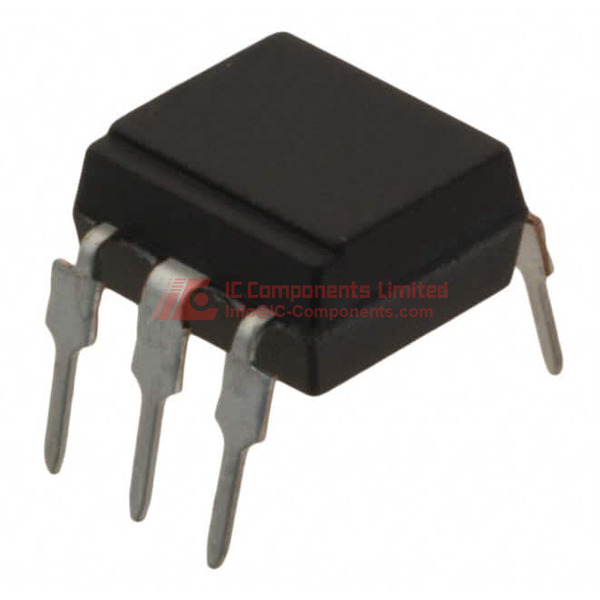

Šis modelis tiekiamas 6-DIP (dvigubas linijinis paketas) dėžutėje, kurios plotis yra 0,300 colio (7,62 mm) ir susideda iš 5 laidų. Standartinis 6-DIP dizainas užtikrina suderinamumą su perėjimo būdu montuojamomis schemomis, leidžiant patikimus mechaninius ir elektros ryšius. Talpyklos pakuotė suteikia saugų pervežimą ir saugojimą. Pagrindinė medžiaga – formuotas plastikas, kuris pasižymi terminiu stabilumu ir elektrine izoliacija, taip pat efektyviu šilumos išsklaidymu, pagerinančiu produkto šiluminį našumą.
PC3SD21NTZDF Naudojimo sritis
PC3SD21NTZDF optoizoliatorius yra idealus naudoti aukštos įtampos srovės izoliacijos taikymuose, tokiuose kaip kintamosios srovės linijos signalų perjungimas, industriniai ir vartotojų dimmerių grandinės, jungtinės būsenos relės ir sąsajos izoliacija logikos grandinėse. Jo patvari konstrukcija ir izoliacijos galimybės leidžia valdyti apkrovas buitiniuose prietaisuose, šildymo, vėsinimo ir oro kondicionavimo sistemose (HVAC) bei programuojamuosius logikos valdiklius (PLC), kuriuose yra reikalingas saugumas ir patikimas srovės valdymas.
PC3SD21NTZDF Savybės
Su 5000 Vrms aukštos izoliacijos įtampa tarp įėjimo ir išėjimo, PC3SD21NTZDF suteikia puikų apsaugą nuo elektros smūgių ir trikdžių. Optoizoliatorius turi nulinio pereigos aptikimo grandinę, užtikrinančią sklandų perjungimą ir sumažinančią elektros triukšmą, kuris yra kritiškai svarbus jautrioms grandinėms. Jo įprasta kryptinė įtampa yra 1,2 V, o darbinė įtampa – iki 50 mA. Prietaisas išlaiko 3,5 mA laikymo srovę ir maksimalų įjungimo srovę – 100 mA, užtikrinant efektyvų triachų valdymą įvairiose apkrovose. Statinė dV/dt vertė – 1 kV/μs – leidžia atlaikyti greitus įtampos pertraukimus. Be to, žema LED trigero srovė (Ift) – 3 mA – leidžia naudoti mažos galios valdymo signalus. Darbinis temperatūros diapazonas nuo -30°C iki 100°C užtikrina stabilų veikimą įvairiomis sąlygomis.
PC3SD21NTZDF Kokybės ir saugos ypatybės
Šis komponentas atitinka RoHS atitikties standartus, užtikrinant, kad jame nėra pavojingų medžiagų, ir yra patvirtintas pagrindinėse saugumo agentūrose, įskaitant CSA ir UR. Fizinis dizainas maksimizuoja elektros saugumą su sustiprintomis izoliacijos barjerais, o produkto konstrukcija išlaiko veikimo efektyvumą esant plačiam temperatūros diapazonui. Kokybės kontrolės procedūros yra griežtos viso gamybos proceso metu, siekiant užtikrinti nuoseklią patikimumą ir veiklos trukmę saugumo srityje svarbiose taikymo srityse.
PC3SD21NTZDF Suderinamumas
PC3SD21NTZDF yra tiesiogiai suderinamas su standartinėmis perėjimo būdu montuojamomis PCB išdėstymais, skirtomis 6-DIP paketams. Jo elektros charakteristikos ir nulinio pereigos grandinė palaiko plačią mikrovaldiklių ir diskretinių logikos įėjimų sistemų įvairovę. Tinka kaip tiesioginė pakaitinė dalis PC3SD21 serijai, todėl darnus naujinimas ir dizaino paprastumas yra garantuoti inžinieriams.
PC3SD21NTZDF Žalioji duomenų schema PDF
Daugiau išsamios techninės dokumentacijos, projektinių pavyzdžių ir taikymo gairių rasite mūsų interneto svetainėje, kur yra patikimiausias ir naujausias PC3SD21NTZDF duomenų lapas. Rekomenduojame tiesiogiai atsisiųsti duomenų lapą iš šios svetainės, kad visada turėtumėte prieigą prie naujausios ir patikimiausios informacijos.
Kokybės platintojas
IC-Components yra patikimas aukščiausios kokybės platintojas, tiekiantis Socle Technology Corporation produktus, įskaitant PC3SD21NTZDF. Mūsų įsipareigojimas kokybės užtikrinimui, išsamus sandėlis ir greitas aptarnavimas leidžia jums tiesiogiai užklausti kainos ir pasinaudoti pirmaujančia technine pagalba visų jūsų komponentų pirkinių poreikių tenkinimui.
