RCD vs GFCI Breaker: koks skirtumas

Apr23

Naršyti: 88

Norint užtikrinti tinkamą elektros saugą, svarbu suprasti skirtumą tarp RCD (liekamosios srovės įrenginio) ir GFCI (žemės gedimo grandinės pertraukiklio).Šiame straipsnyje paaiškinama, kas yra kiekvienas įrenginys, kaip jie veikia, jų tipai ir pagrindiniai skirtumai.Taip pat parodyta, kur naudoti RCD ir GFCI pertraukiklius, kad galėtumėte pasirinkti tinkamą pagal savo poreikius.

Katalogas

1. Kas yra RCD pertraukiklis?

2. Kas yra GFCI pertraukiklis?

3. RCD ir GFCI įrenginių tipai

4. Kaip veikia RCD ir GFCI

5. RCD vs GFCI: pagrindiniai skirtumai

6. Kur naudoti RCD ir GFCI

7. Išvada

RCD (Residual Current Device)

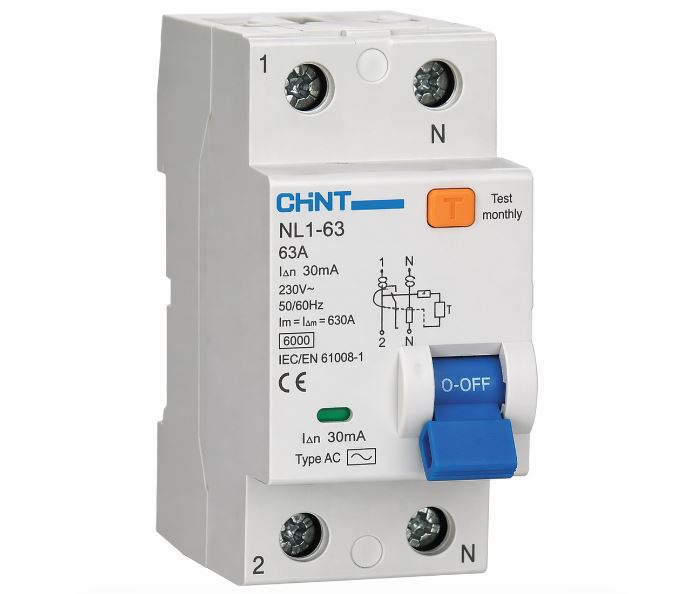

1 pav. RCD (liekamosios srovės įrenginys)

Kas yra RCD pertraukiklis?

RCD pertraukiklis (liekamosios srovės įtaisas) yra saugos įtaisas, naudojamas stebėti ir valdyti visą elektros sistemą, aptinkant pavojingą nuotėkio srovę.Jis sukurtas kaip centrinis apsaugos įtaisas, tai reiškia, kad jis sumontuotas pagrindiniame paskirstymo lygyje, kad būtų užtikrinta apsauga keliose grandinėse.Kadangi pagrindinis dėmesys skiriamas visos sistemos saugai, RCD atlieka pagrindinį vaidmenį palaikant bendrą elektros apsaugą ir dažniausiai naudojamas įrenginiuose pagal IEC standartus.

Kas yra GFCI pertraukiklis?

GFCI (Ground Fault Circuit Interrupter)

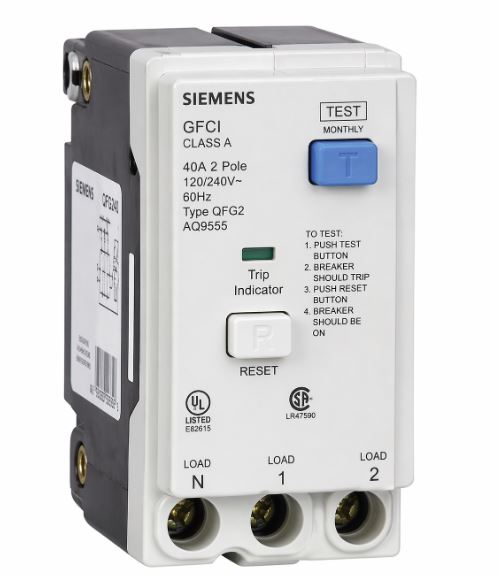

2 pav. GFCI (įžeminimo grandinės pertraukiklis)

GFCI pertraukiklis (Ground Fault Circuit Interrupter) yra saugos įtaisas, skirtas apsaugoti vartotojus tam tikrose vietose, kur tiesiogiai naudojama elektra.Vietoj to, kad apimtų visą sistemą, dėmesys sutelkiamas į atskirus lizdus ar įrenginius, todėl jis idealiai tinka toms vietoms, kuriose žmonės dažniau liečiasi su elektra.Dėl šio lokalizuoto apsaugos metodo GFCI plačiai naudojami NEC pagrįstose sistemose, ypač tose aplinkose, kuriose labai svarbi tiesioginė vartotojo sauga.

RCD ir GFCI įrenginių tipai

RCD (liekamosios srovės įrenginys)

• RCCB (liekamosios srovės grandinės pertraukiklis) – Apsaugo nuo nuotėkio srovės ir elektros smūgio, bet neapsaugo nuo perkrovos ar trumpojo jungimo

• RCBO (liekamosios srovės pertraukiklis su apsauga nuo viršsrovių) – Sujungia RCD apsaugą su apsauga nuo perkrovos ir trumpojo jungimo viename įrenginyje

• ELCB (įžeminimo nuotėkio grandinės pertraukiklis) – Senesnio tipo apsaugos įtaisas, naudojamas aptikti įžeminimo nuotėkį, dabar dažniausiai pakeičiamas šiuolaikiniais RCD

GFCI (žemės gedimo grandinės pertraukiklis)

• GFCI grandinės pertraukiklis – Įrengtas skydelyje, kad būtų užtikrinta visos grandinės apsauga nuo įžeminimo

• GFCI talpykla (išleidimo angos tipas) – Įrengiamas prie lizdų, kad būtų užtikrinta apsauga nuo naudojimo vietos

• Nešiojamas GFCI – Kištukinis įrenginys, naudojamas laikinai apsaugai su įrankiais ir lauko įranga

• Beveidis GFCI (negyvosios pusės) – Įrengtas be išėjimų, kad būtų apsaugoti grandinės pasroviui esantys įrenginiai

Kaip veikia RCD ir GFCI

Working Principle of RCD and GFCI

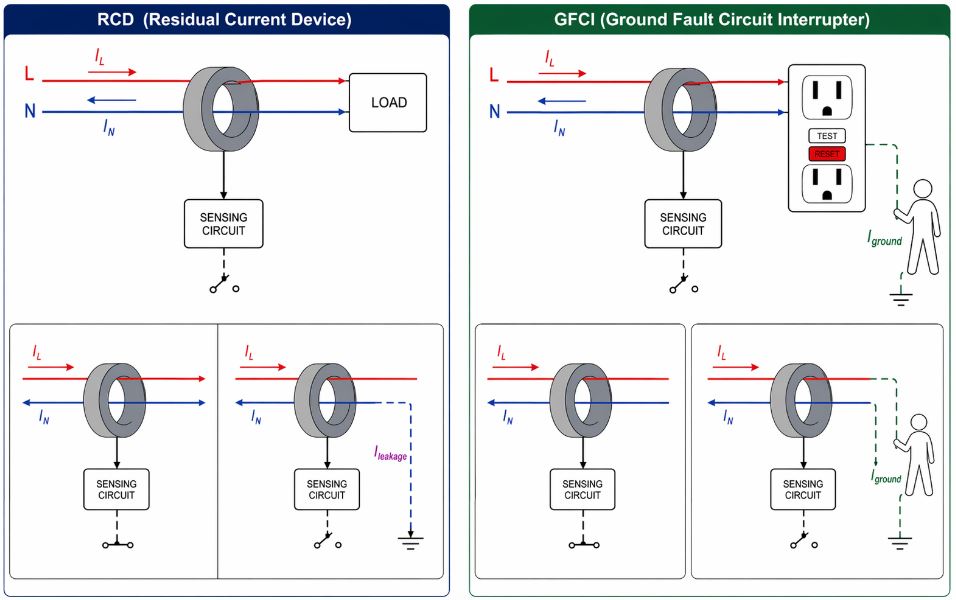

3 pav. RCD ir GFCI veikimo principas

Tiek RCD (liekamosios srovės įtaisas), tiek GFCI (žemės gedimo grandinės pertraukiklis) veikia stebėdami elektros srovės balansą grandinėje.Įprastomis sąlygomis srovė, tekanti per įtampą turintį laidą, yra lygi srovei, grįžtančiai per nulinį laidą.Tačiau, kai įvyksta įžeminimo gedimas arba nuotėkio srovė, ši pusiausvyra sutrinka.

Prietaisas greitai aptinka šį disbalansą ir suveikia jam viršijus saugų lygį, akimirksniu nutraukdamas maitinimą.Šis greitas veiksmas padeda išvengti elektros smūgio ir sumažina elektros avarijų riziką.Paprastai tariant, RCD ir GFCI veikia kaip saugos jungikliai, kurie atjungia maitinimą, kai aptinkamas pavojingas gedimas.

RCD vs GFCI: pagrindiniai skirtumai

Funkcija	RCD (likęs Dabartinis įrenginys)	GFCI (žemė Gedimo grandinės pertraukiklis)
Pilnas vardas	Likutis Dabartinis įrenginys	Įžeminimo gedimas Grandinės pertraukiklis
Pagrindinis tikslas	Apsaugo nuo elektros smūgio ir nuotėkio srovės	Apsaugo nuo elektros smūgio ir įžeminimo gedimų
Regionas / Standartinis	Įprasta Europa, Azija (IEC standartai)	Dažnas JAV (NEC standartai)
Montavimas Tipas	Įdiegta paskirstymo skydas / vartotojų blokas	Galima įsigyti kaip pertraukiklis arba išleidimo anga (dėklas)
Aprėptis	Paprastai apsaugo visą grandinę	Gali apsaugoti konkrečių lizdų ar grandinių
Taikymas Stilius	Visa sistema apsauga	Naudojimo vieta apsauga

Kur naudoti RCD ir GFCI

RCD naudokite šiais atvejais:

• Viso namo ar pastato apsauga – Montuojamas paskirstymo plokštėse, kad apsaugotų visas grandines

• Pramoniniai arba dideli įrenginiai – Idealiai tinka sistemoms, kurioms reikalinga centralizuota nuotėkio srovės apsauga

• Pagrindinio maitinimo šaltinio sauga – Veikia kaip pagrindinis apsauginis sluoksnis esant kelioms apkrovoms

• Kelių grandinių nustatymai – Vienas įrenginys apsaugo kelias prijungtas grandines

Naudokite GFCI šiais atvejais:

• Vonios ir virtuvės lizdai – Apsaugo nuo elektros smūgio drėgnose vietose

• Naudojimas elektra lauke – Naudojamas įrankiams, ilginamiesiems laidams ir išoriniams lizdams

• Nešiojami įrankiai ir įranga – Užtikrina saugumą tiesiogiai naudojant įrangą

• Speciali išleidimo angos apsauga – Idealiai tinka naudoti vietoje

Išvada

RCD ir GFCI pertraukikliai apsaugo nuo elektros smūgio aptikdami nuotėkio srovę ir išjungdami maitinimą.Pagrindinis skirtumas yra tas, kad RCD naudojami visos grandinės apsaugai, o GFCI naudojami tam tikroms lizdams ar vietoms.Tinkamo įrenginio pasirinkimas priklauso nuo jūsų sąrankos ir nuo to, kur reikalinga apsauga, siekiant užtikrinti saugų ir patikimą elektros naudojimą.
