Kas yra HRC saugiklis?Darbas, tipai ir programos

Apr22

Naršyti: 284

HRC saugiklis yra didelio našumo elektros apsaugos įtaisas, skirtas apsaugoti grandines nuo perkrovų ir trumpųjų jungimų.Šiame straipsnyje paaiškinama, kas yra HC saugiklis, kaip jis veikia, kokie pagrindiniai galimi tipai, kaip jis lyginamas su MCB ir grandinės pertraukikliais ir kur jis dažniausiai naudojamas elektros sistemose.

Katalogas

1. Kas yra HRC saugiklis?

2. Kaip veikia HRC saugiklis

3. HRC saugiklių tipai

4. HRC saugiklis vs MCB vs grandinės pertraukiklis

5. HRC saugiklio panaudojimas

6. Išvada

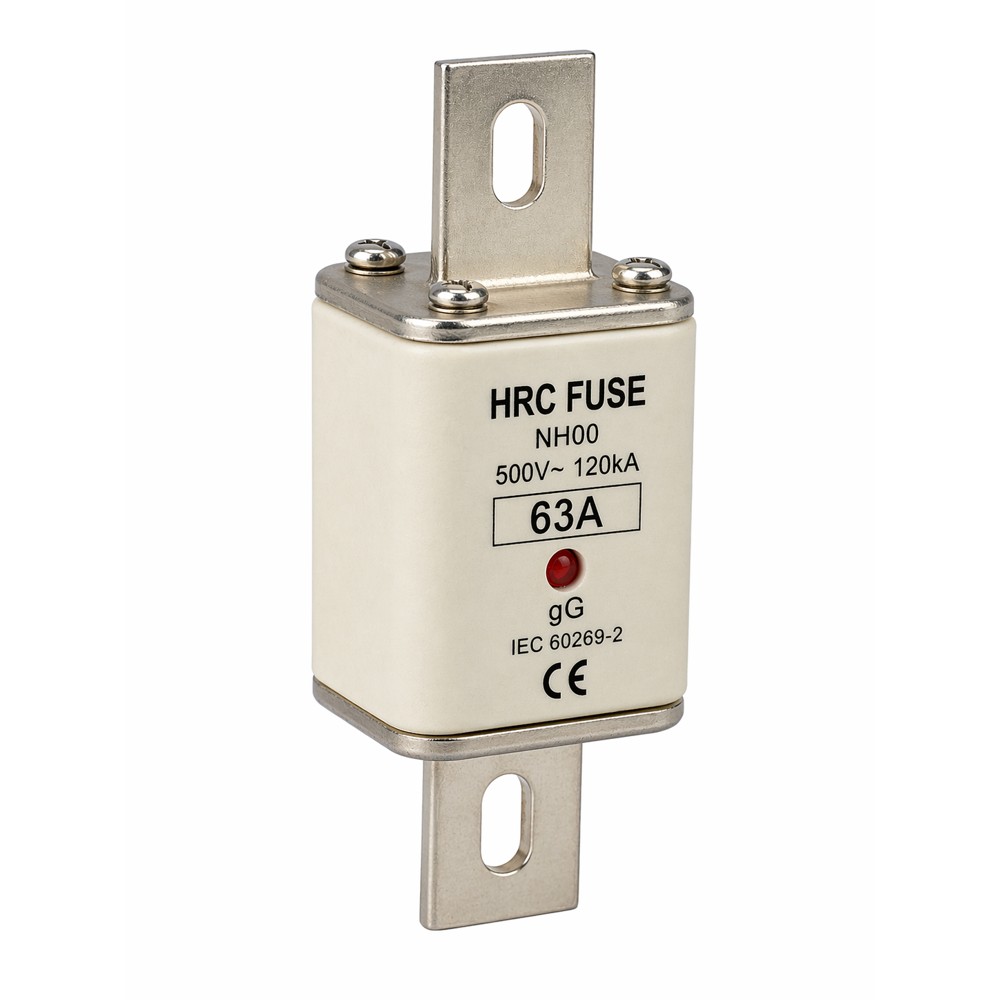

HRC Fuse

1 pav.: HRC saugiklis

Kas yra HRC saugiklis?

Didelės plyšimo talpos (HRC) saugiklis yra elektros apsaugos įtaisas, naudojamas grandinėms apsaugoti nuo per didelės srovės, pvz., perkrovos ir trumpojo jungimo.Jis skirtas saugiai valdyti labai dideles gedimų sroves nepažeidžiant sistemos, todėl yra patikimesnis nei įprasti saugikliai.Dėl savo tvirtos konstrukcijos ir didelės pertraukimo galios HRC saugiklis užtikrina saugią ir patikimą grandinės apsaugą.

Kaip veikia HRC saugiklis?

HRC saugiklis leidžia normaliai srovei tekėti per grandinę įprasto veikimo metu.Kai atsiranda gedimas, pvz., perkrova ar trumpasis jungimas, srovė staiga pakyla, todėl saugiklio elementas greitai įkaista.Kylant temperatūrai, elementas išsilydo ir nutraukia grandinę, sustabdydamas elektros srautą.

Šio proceso metu tarp atskirtų galų susidaro lankas, tačiau HRC saugiklio viduje esantys kvarco milteliai sugeria šilumą ir slopina lanką.Tai užtikrina, kad srovė būtų visiškai nutraukta saugiai ir kontroliuojamai, todėl saugiklis greitai ir patikimai apsaugo nuo didelių gedimų srovių.

HRC saugiklių tipai

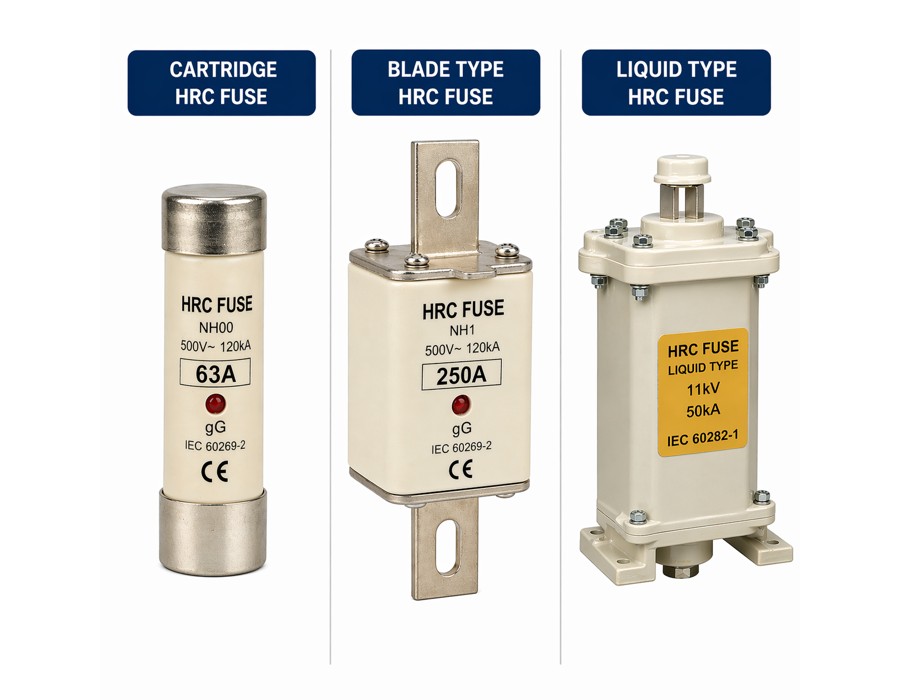

Types of HRC Fuses

2 pav. HRC saugiklių tipai

Kasetės HRC saugiklis

Kasetės HRC saugiklis yra labiausiai paplitęs tipas, turintis visiškai uždarą cilindrinį korpusą, kuris užtikrina stiprią mechaninę apsaugą.Jo sandari konstrukcija užtikrina stabilų ir pastovų veikimą, o vidinė konstrukcija leidžia saugiai valdyti dideles gedimų sroves.Šis tipas yra žinomas dėl savo patvarumo ir patikimo veikimo.

Peilio tipo HRC saugiklis

Mentės tipo HRC saugiklis yra kompaktiškos konstrukcijos su plokščiais gnybtais, todėl jį lengva sumontuoti ir pakeisti.Jo paprasta konstrukcija leidžia saugiai prijungti, kartu išlaikant veiksmingą apsaugą nuo per didelės srovės.Nepaisant mažesnio dydžio, jis išlaiko pagrindines HRC saugiklio savybes.

Skysto tipo HRC saugiklis

Skysto tipo HRC saugiklis turi skystą terpę, kuri padidina lanko slopinimą veikimo metu.Ši konstrukcija padeda pagerinti saugiklio gebėjimą valdyti didelės energijos gedimus ir išlaikyti saugų veikimą.Jis specialiai sukurtas situacijoms, kai reikia papildomos lanko gesinimo galimybės.

HRC saugiklis vs MCB vs grandinės pertraukiklis

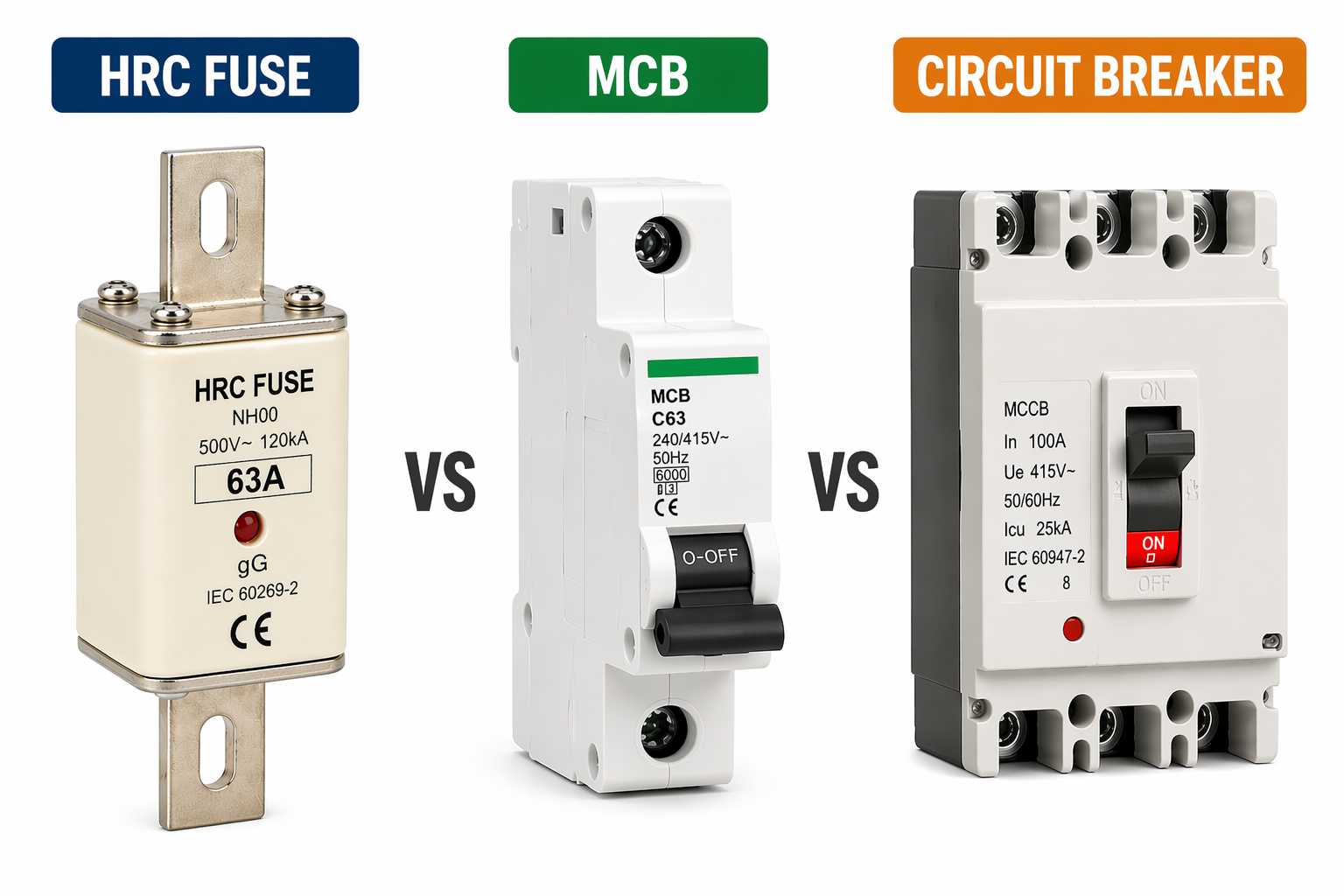

HRC Fuse vs MCB vs Circuit Breaker

3 pav.: HRC saugiklis prieš MCB ir grandinės pertraukiklį

Funkcija	HRC saugiklis	MCB (miniatiūrinis grandinės pertraukiklis)	Grandinės pertraukiklis (MCCB / ACB)
Darbo metodas	Lydosi, kad nutrauktų grandinę	Kelionės automatiškai	Kelionės naudojant pažangius mechanizmus
Pakartotinis naudojimas	Nenaudoti pakartotinai (panaudojus pakeisti)	Daugkartinis (gali būti nustatytas iš naujo)	Daugkartinis (gali būti nustatytas iš naujo)
Pertraukimo pajėgumas	Labai aukštas	Žemas ar vidutinio sunkumo	Aukštas (didesnis nei MCB)
Reagavimo greitis	Labai greitai	Greitai	Reguliuojamas (gali būti momentinis arba atidėtas)
Priežiūra	Reikalingas pakeitimas	Minimali priežiūra	Reikalinga periodinė priežiūra
Lankstumas	Fiksuotas veikimas	Riboti nustatymai	Reguliuojami apsaugos nustatymai
Kaina	Mažos pradinės išlaidos	Vidutinis	Didesnės pradinės išlaidos
Patikimumas	Labai patikimas	Patikimas	Labai patikimas su pažangiu valdymu

HRC saugiklio taikymas

• Energijos paskirstymo sistemos – Naudojamas tiektuvų ir skirstomųjų linijų apsaugai nuo didelių gedimų srovių, užtikrinant stabilų ir saugų elektros tinklo darbą.

• Pramoniniai valdymo pultai – Sumontuotas skyduose ir skirstomuosiuose įrenginiuose, kad būtų užtikrinta patikima apsauga nuo perkrovų ir trumpųjų jungimų, taip išvengiama įrangos pažeidimų.

• Variklio apsauga – Apsaugo elektros variklius nuo per didelės srovės, kuri gali sukelti perkaitimą, izoliacijos gedimą ir sutrumpinti tarnavimo laiką.

• Transformatoriaus apsauga – Apsaugo transformatorius, greitai nutraukdama gedimų sroves, užkertant kelią brangiai kainuojantiems pažeidimams ir sistemos gedimams.

• Atsarginės apsaugos įtaisai – Veikia kartu su grandinės pertraukikliais, kad užtikrintų papildomą apsaugos sluoksnį, ypač esant didelėms gedimo srovėms.

Išvada

HRC saugiklis užtikrina greitą ir patikimą apsaugą, nes tirpsta esant per stipriai srovei ir saugiai nutraukia dideles gedimų sroves efektyviai slopindamas lanką.Dėl kasetės, ašmenų ir skysčių tipų jis tinkamas įvairioms reikmėms, o dėl didelio trūkimo pajėgumo, greito atsako ir patikimo veikimo jis yra puikus pasirinkimas elektros paskirstymui, valdymo skydams, varikliams, transformatoriams ir atsarginėms apsaugos sistemoms.
