8 kontaktų relė: veikimo principas, kaiščio konfigūracija, laidai ir naudojimas

8 kontaktų relė yra svarbus elektrinis įtaisas, naudojamas saugiai ir efektyviai valdyti grandines.Šiame straipsnyje paaiškinamas jo veikimas, kaiščio konfigūracija, komponentai, laidai, tipai ir naudojimas.Jame taip pat pateikiami bandymai, dažnos problemos ir saugos patarimai, padedantys lengvai suprasti ir naudoti reles.

Katalogas

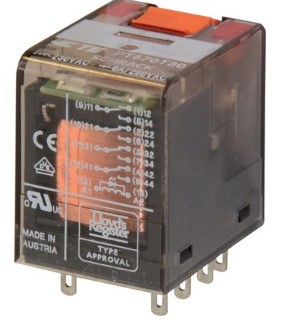

1 pav. 8 PIN relė

Kas yra 8 PIN relė?

An 8 kontaktų relė yra relė su aštuoniais jungiamaisiais kaiščiais, naudojama prijungti prie grandinės arba lizdo.Paprastai jis turi ritės kaiščius (kuri įjungia relę) ir kontaktų, pvz., normaliai atidarytų (NO) ir normaliai uždarytų (NC), kaiščius.Kai į ritę tiekiamas maitinimas, relė įjungia arba išjungia prijungtas grandines.Jis dažniausiai naudojamas valdymo sistemose, jį lengva montuoti ir pakeisti.

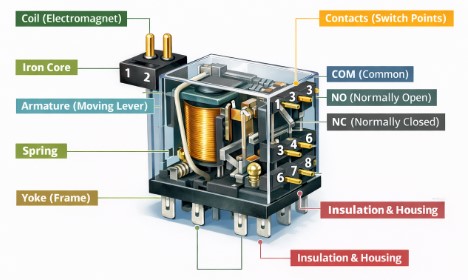

Vidiniai 8 PIN relės komponentai

2 pav.Vidiniai 8 PIN relės komponentai

• Ritė (elektromagnetas) – Apvyniotas laidas, kuris sukuria magnetinį lauką, kai yra įtampa, naudojamas relei įjungti.

• Geležinė šerdis – Metalinė šerdis ritės viduje, kuri sustiprina ir sufokusuoja magnetinį lauką.

• Armatūra (judanti svirtis) – Kilnojama metalinė dalis, kurią traukia magnetinis laukas, kad veiktų jungiklis.

• Kontaktai (perjungimo taškai) – Metaliniai gnybtai, valdantys grandinę, yra prijungti, kai relė yra IŠJUNGTA, ir atsijungia, kai ĮJUNGTA.

• Pavasaris – Grąžina armatūrą į pradinę padėtį, kai ritė nėra maitinama.

• Jungas (rėmas) – Metalinė konstrukcija, laikanti dalis kartu ir padedanti nukreipti magnetinį lauką.

• Izoliacija ir korpusas – Apsauginis išorinis dangtis, užtikrinantis dalių saugumą ir elektros izoliaciją.

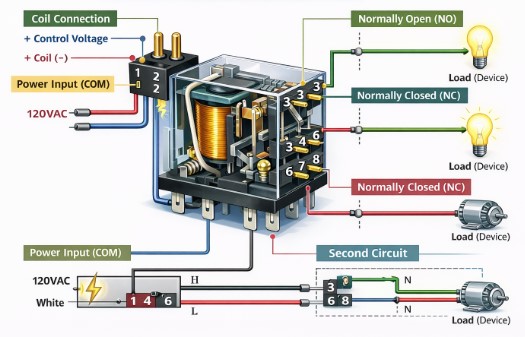

8 PIN relės laidų schema

3 pav.8 PIN relės laidų schema

Ritės jungtis – Prijunkite valdymo įtampą prie dviejų ritės kaiščių, kad įjungtumėte relę ir sukurtumėte magnetinį lauką.

Maitinimo įvestis (COM) – Prijunkite pagrindinį maitinimo šaltinį prie COM gnybto, kuris veikia kaip perjungimo taškas.

Įprastai atidarytas (NO) – Prijunkite apkrovą čia, jei norite, kad ji įsijungtų tik tada, kai suaktyvinta relė.

Paprastai uždarytas (NC) – Prijunkite apkrovą čia, jei norite, kad ji liktų ĮJUNGTA, kai relė IŠJUNGTA, ir IŠJUNGTA, kai ji įjungta.

Įkelti (įrenginys) – Prijunkite įrenginį (šviesą, variklį ir pan.), kad jis gautų maitinimą per NO arba NC.

Antroji grandinė – Naudokite antrąjį COM, NO ir NC rinkinį, kad tuo pačiu metu nepriklausomai valdytumėte kitą įrenginį.

8-PIN relių tipai

4 pav. Elektromechaninė relė (EMR)

Naudoja elektromagnetinę ritę, kad sukurtų magnetinį lauką, kuris judina armatūrą, atidaro arba uždaro fizinius kontaktus.Veikimo metu jis skleidžia girdimą spragtelėjimą ir užtikrina stiprią elektros izoliaciją tarp valdymo ir apkrovos grandinių.

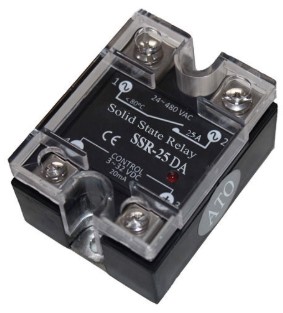

5 pav. Kietojo kūno relė (SSR)

Vietoj mechaninių dalių naudojami puslaidininkiniai įtaisai, pvz., tiristoriai ar triacai.Tai užtikrina labai didelį perjungimo greitį, visiškai tylų veikimą ir ilgesnį tarnavimo laiką, nes nėra fizinio nusidėvėjimo.Tačiau SSR gali generuoti šilumą ir dažnai reikalauja šilumos šalintuvų, ypač didelės srovės įrenginiuose.

6 pav. Laiko delsos relė

Apima vidinį laiko nustatymo mechanizmą, kuris atitolina perjungimo veiksmą (įjungimo delsą arba išjungimo delsą).Tai naudinga automatizavimo sistemose, kuriose procesai turi vykti nuosekliai, pvz., variklio paleidimas, apšvietimo sistemos ar saugos grandinės.

7 pav. Užfiksavimo relė

Taip pat vadinama bistabilia rele, ji išlaiko paskutinę būseną (ĮJUNGTA arba IŠJUNGTA) net ir atjungus maitinimą.Norint pakeisti būseną, reikia tik trumpo impulso, todėl jis taupo energiją.Dažniausiai naudojamas atminties grandinėse, baterijomis maitinamuose įrenginiuose ir programose, kuriose svarbu taupyti energiją.

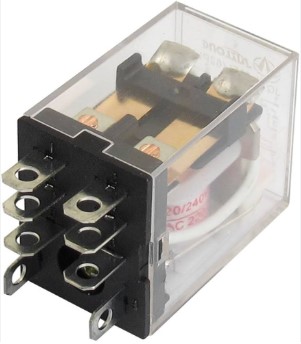

8 pav. Bendrosios paskirties relė

Universali relė, naudojama kasdieniuose elektros įrenginiuose vidutinėms apkrovoms perjungti.Dėl savo paprastumo, patikimumo ir ekonomiškumo jis plačiai naudojamas valdymo grandinėse, buitiniuose prietaisuose ir pagrindinėse automatikos sistemose.

9 pav. Miniatiūrinė estafetė

Mažesnė standartinės relės versija, skirta kompaktinėms elektroninėms grandinėms ir PCB tvirtinimui.Nepaisant savo dydžio, jis gali atlaikyti pagrįstą srovės kiekį ir dažnai naudojamas ryšių įrenginiuose, plataus vartojimo elektronikoje ir įterptosiose sistemose.

8-PIN relės specifikacijos ir įvertinimai

Parametras	Tipiškas Specifikacija
Smeigtukų skaičius	8 Smeigtukai
Kontakto tipas	DPDT (dviejų polių dvigubas metimas)
Ritės įtampa	5 V, 12 V, 24 V DC / 110 V, 230 V kintamoji srovė
Kontaktų įvertinimas	Nuo 5A iki 10A esant 250V kintamajai įtampai
Ritės atsparumas	Priklauso nuo ritės įtampos (pvz. ~400Ω 12V DC)
Paėmimo įtampa	~70–80% vardinės ritės įtampos
Iškritimo įtampa	~10–30% vardinės ritės įtampos
Perjungimo įtampa	Iki 250V AC / 30V DC
Perjungimo srovė	Iki 10A
Izoliacijos atsparumas	≥ 100 MΩ
Dielektrinis stiprumas	1000–1500 VAC (tarp ritės ir kontaktai)
Veikimo laikas	5–15 ms
Išleidimo laikas	5–10 ms
Montavimo tipas	PCB laikiklis / lizdas
Darbinė temperatūra	-25°C iki +70°C (įprastai)

8 PIN relės naudojimo pranašumai

• Valdo kelias grandines – DPDT kontaktais gali vienu metu perjungti dvi atskiras grandines.

• Elektros izoliacija – Valdymo grandinę ir apkrovos grandinę išlaiko atskirai, pagerindama saugumą ir apsaugą.

• Universalus veikimas – Gali būti naudojamas tiek normaliai atvirai (NO), tiek normaliai uždarai (NC).

• Mažos galios valdymas – Leidžia nedideliu valdymo signalu valdyti didelės galios įrenginius, tokius kaip varikliai ar žibintai.

• Patikimas perjungimas – Užtikrina nuoseklų ir stabilų veikimą atliekant pakartotines perjungimo užduotis.

• Lengvas pakeitimas – Dažnai naudojamas su lizdais, todėl montavimas ir keitimas yra paprastas.

• Plačios programos – Tinka pramoninėms sistemoms, automatikai, prietaisams ir elektronikos projektams.

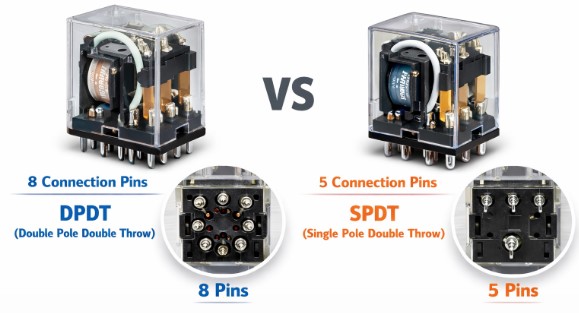

8-PIN relė vs 5-PIN relė

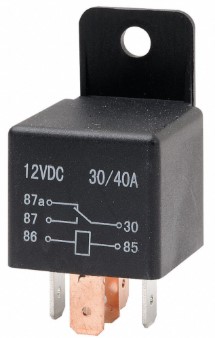

10 pav.8-PIN relė vs 5-PIN relė

Funkcija	8-Pin Relė	5-Pin Relė
Smeigtukų skaičius	8 gnybtai, įskaitant 2 ritės kaiščius ir 6 kontaktiniai kaiščiai	5 gnybtai, įskaitant 2 ritės kaiščius ir 3 kontaktiniai kaiščiai
Kontakto tipas	DPDT (dviejų polių dvigubas metimas) su dviem COM, NO, NC rinkiniais	SPDT (vieno polio dvigubas metimas) su vienu COM, NO, NC rinkiniu
Grandinių skaičius	Gali valdyti dvi atskiras grandines tuo pačiu metu	Gali valdyti tik vieną grandinę
Perjungimo funkcija	Galima perjungti dvi apkrovas savarankiškai arba kartu	Perjungia vieną apkrovą tarp ĮJUNGTA ir IŠJUNGTA
Sudėtingumas	Universalesnis ir lankstesnis kelios operacijos	Paprastesnis ir lengviau naudojamas
Bendras naudojimas	Pramoninės sistemos, valdymas skydai, automatikos grandinės	Automobilių sistemos, paprastos programų perjungimas
Dydis ir sąranka	Dažnai naudojamas su relės lizdais lengvas montavimas ir keitimas	Paprastai kompaktiškas ir tiesiogiai priedas greitam naudojimui
Taikymo lankstumas	Tinka sudėtingam valdymui užduotys ir kelių įrenginių valdymas	Tinka pagrindinėms valdymo užduotims atlikti ir vieno įrenginio perjungimas

8-PIN relių taikymas

• Pramonės valdymo sistemos

Naudojamas valdymo skyduose mašinoms ir varikliams valdyti naudojant mažos galios valdymo signalus.

• Buitinė technika

Skalbimo mašinose, šaldytuvuose ir kintamosios srovės įrenginiuose galima įjungti ir išjungti įvairias funkcijas.

• Automatikos sistemos

Veikia su PLC ir valdymo grandinėmis, kad paleisti automatinius procesus be rankinio valdymo.

• Variklio valdymas

Padeda saugiai užvesti ir sustabdyti variklius tiesiogiai nenaudojant didelės galios.

• Apšvietimo valdymas

Naudojamas automatiškai perjungti apšvietimą, pvz., laikmačiuose arba jutikliais pagrįstose sistemose.

• Elektronikos projektai

Įprasta Arduino ir DIY projektuose, skirtuose valdyti tokius įrenginius kaip ventiliatoriai, žibintai ar siurbliai.

• Maitinimo perjungimas

Leidžia žemos įtampos grandinėms saugiai valdyti aukštos įtampos arba didelės srovės apkrovas.

Dažnos 8 PIN relių problemos ir sprendimai

Problema	Sprendimas
Relė nepersijungia (nėra spustelėjimo)	Patikrinkite maitinimo šaltinį, patikrinkite teisinga ritės įtampa, patikrinkite ritę su multimetru
Relės paspaudimai, bet nėra apkrovos Perjungimas	Patikrinkite ir nuvalykite kontaktus, pakeiskite relę, jei kontaktai pažeisti
Relės perkaitimas	Naudokite tinkamą įtampą, sumažinkite apkrovą, pagerinti ventiliaciją
Pertraukiama operacija	Priveržkite jungtis, patikrinkite lizdas, pakeiskite relę, jei susidėvėjusi
Kontaktai prilimpa (lieka ĮJUNGTA / IŠJUNGTA)	Naudokite tinkamą vardinę relę, pridėkite apsauga (snubber), pakeiskite relę
Triukšmas Ar Plebėjimas	Stabilizuokite maitinimą, patikrinkite laidai ir valdymo signalas
Neteisingas kaiščių sujungimas	Vadovaukitės kaiščio schema ir prijunkite smeigtukai teisingai

Saugos patarimai naudojant 8 PIN relę

• Naudokite teisingus įvertinimus – Visada rinkitės tinkamos įtampos ir srovės relę, kad ji neperkaistų ir nepažeistų.

• Patikrinkite PIN jungtis – Teisingai nustatykite ritės, COM, NO ir NC kaiščius, kad išvengtumėte netinkamo laidų ir trumpojo jungimo.

• Pirmiausia išjunkite maitinimą – Prieš pradėdami dirbti, visada išjunkite maitinimą, kad išvengtumėte elektros smūgio ar susižeidimų.

• Pridėti apsaugos įrenginius – Norėdami apsaugoti grandinę nuo perkrovos ir gedimų, naudokite saugiklius arba grandinės pertraukiklius.

• Naudokite tinkamą izoliaciją – Uždenkite atvirus laidus ir gnybtus, kad išvengtumėte atsitiktinio prisilietimo ir trumpojo jungimo.

• Venkite perkrovos – Nejunkite apkrovų, viršijančių vardinę relės galią, kad išvengtumėte žalos.

• Saugus laidas – Įsitikinkite, kad visos jungtys yra sandarios ir tvirtos, kad išvengtumėte kibirkščių ar laisvų jungčių.

• Naudokite relės lizdus – Naudokite tinkamus kištukinius lizdus, kad būtų lengva montuoti, geriau kontaktuoti ir saugiau pakeisti.

• Išbandykite prieš naudojimą – Prieš visiškai naudodami relę patikrinkite multimetru arba žemos įtampos, kad įsitikintumėte, jog ji veikia tinkamai.

Išvada

8 kontaktų relė yra paprastas, bet naudingas prietaisas, skirtas valdyti elektros grandines.Suprasdami jo dalis, laidus ir saugos praktiką, galite efektyviai jį naudoti daugelyje programų.Tinkamas naudojimas ir priežiūra padeda užtikrinti saugų, patikimą ir ilgalaikį veikimą tiek pagrindinėse, tiek pramoninėse sistemose.
